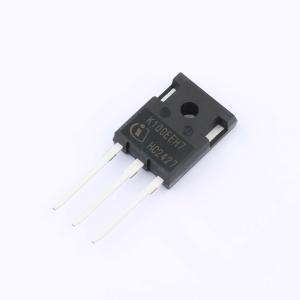

温馨提醒：图片仅供参考，商品以实物为准
IKWH100N65EH7XKSA1
650V 140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VCE = 650 V。 IC = 100 A。 低开关损耗。 极低的集电极-发射极饱和电压VCEsat。 非常软、快速恢复的反并联二极管。 平滑的开关特性。应用：工业不间断电源。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKWH100N65EH7XKSA1
- 商品编号
- C20191521
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 140A | |
| 耗散功率(Pd) | 427W | |
| 集射极饱和电压(VCE(sat)) | 1.65V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 2.9V@0.88mA | |
| 栅极电荷量(Qg) | 199nC@100A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.221nF@25V | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 240ns | |
| 导通损耗(Eon) | 3.58mJ | |
| 关断损耗(Eoff) | 2.37mJ | |
| 反向恢复时间(Trr) | 106ns | |
| 工作温度 | -40℃~+175℃ |
