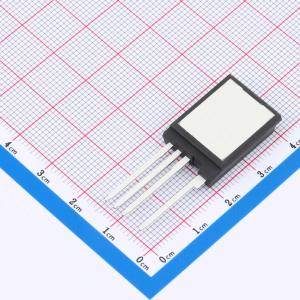

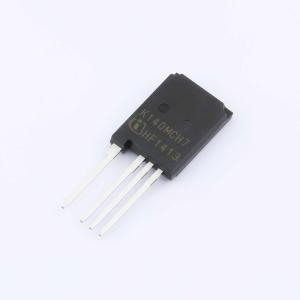

温馨提醒：图片仅供参考，商品以实物为准
IKY140N120CH7XKSA1
1.2kV 232A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 1200 V。 IC = 140 A。 最大结温 Tvjmax = 175℃。 同类最佳的高速 IGBT，与全额定电流、低 Qrr 和软换向高速二极管共封装。 低饱和电压 VCEsat = 1.7 V（Tvj = 25℃时）。 针对高速硬开关拓扑（2-L 逆变器、3-L NPC T 型等）的高效率进行了优化。应用：工业 UPS。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKY140N120CH7XKSA1
- 商品编号
- C20191528
- 商品封装
- PG-TO247-4-PLUS-NN5.1
- 包装方式
- 管装
- 商品毛重
- 9.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 962W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 232A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@140A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@2.24mA | |
| 栅极电荷量(Qg) | 1.032uC@15V | |
| 输入电容(Cies) | 18.5nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 317pF | |
| 反向传输电容(Cres) | 94pF | |
| 开启延迟时间(Td(on)) | 50ns | |
| 关断延迟时间(Td(off)) | 407ns | |
| 导通损耗(Eon) | 2.64mJ | |
| 关断损耗(Eoff) | 3.9mJ | |
| 反向恢复时间(Trr) | 101ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCE = 1200V - IC = 140A - 最大结温 Tvjmax = 175°C - 同类最佳的高速IGBT，与全额定电流、低Qrr和软换相高速二极管共封装
- 低饱和电压VCEsat = 1.7V（Tvj = 25°C时）
- 针对高速硬开关拓扑（2-L逆变器、3-L NPC T型等）的高效率进行了优化
- 由于VCEsat具有正温度系数，易于并联
- 无铅引脚镀层；符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 工业UPS
- 电动汽车充电
- 组串式逆变器
- 焊接
