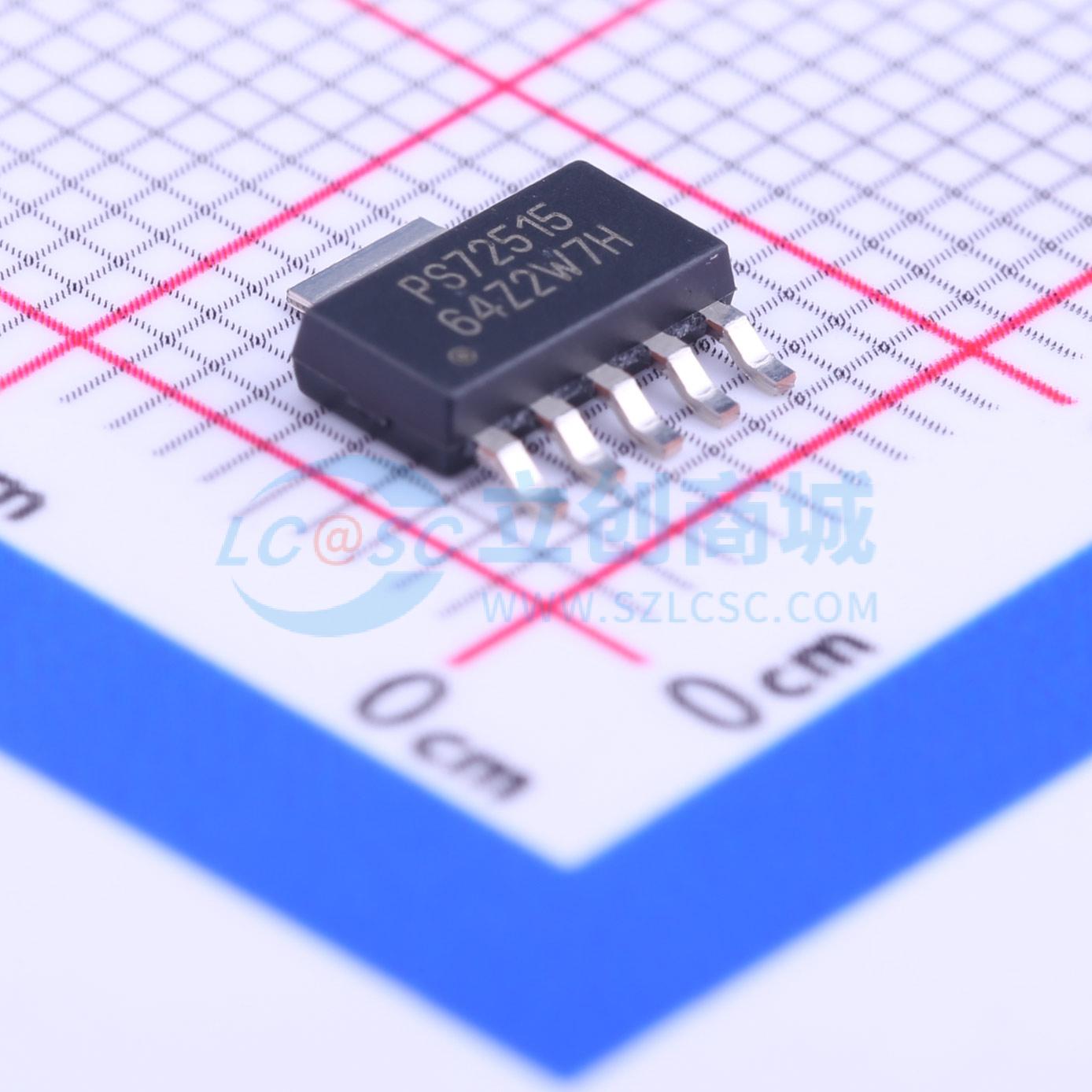

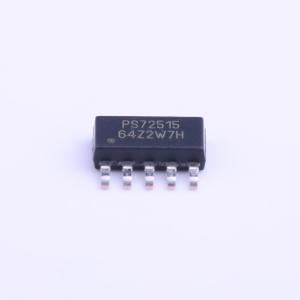

TPS72515DCQR

TPS725xx 系列 1-A 低压差 (LDO) 线性稳压器提供多种固定电压选项，常用于为最新的 DSP、FPGA 和微控制器供电。此外，还提供 1.22 V 至 5.5 V 的可调电压选项。当输出超出稳压范围时，集成的监控电路会提供一个低电平有效的 RESET 信号。无电容/任意电容特性允许用户根据需要调整输出瞬态性能。因此，与其他能够提供相同输出电流的稳压器相比，该系列稳压器可提供独立的电源解决方案，或作为开关模式电源的后置稳压器。

这些稳压器非常适合大电流应用。该系列可在较宽的输入电压范围（1.8 V 至 6 V）内工作，且压差极低（1 A 时为 170 mV）。

满载时，接地电流通常为 210 μA，空载时降至 80 μA 以下。待机电流小于 1 μA。

每个稳压器选项均提供 SOT223 - 5、D（仅 TPS72501）或 DDPAK 封装。在低输入电压和适当散热的封装条件下，与需要 2.5 V 或更高的最小输入电压以及更高静态电流的类似稳压器相比，该稳压器能够消耗更多功率并实现更高的效率。这些特性使其成为便携式电池供电设备的可行电源解决方案。

虽然为保证稳定性不需要输出电容，但使用 10 μF 输出电容可改善瞬态响应和输出噪声。

与一些有最小电流要求的稳压器不同，TPS725 系列在无输出负载电流时也能保持稳定。该系列的低噪声能力，加上其大电流工作特性和易于散热的特点，使其非常适合电信板、调制解调器组和其他对噪声敏感的应用。

• 1 A 输出电流
• 提供 1.5 V、1.6 V、1.8 V、2.5 V 固定输出和可调版本（1.2 V 至 5.5 V）
• 输入电压低至 1.8 V
• 1 A 时压差低至 170 mV（TPS72525）
• 使用任何类型/值的输出电容均可保持稳定
• 集成监控器 (SVS)，复位延迟时间为 50 ms
• 满载时接地电流低至 210 μA（TPS72525）
• 待机电流小于 1 μA
• 在输入电压、负载和温度范围（-40°C 至 125°C）内，输出电压容差为 ±2%
• 集成欠压锁定 (UVLO)
• 热保护和过流保护
• 5 引脚 SOT223 - 5 或 DDPAK 封装，以及 8 引脚 SOP 封装（仅 TPS72501）

• PCI 卡
• 调制解调器组
• 电信板
• DSP、FPGA 和微处理器电源
• 便携式电池供电应用
