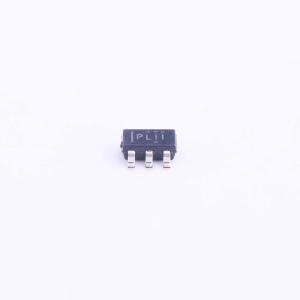

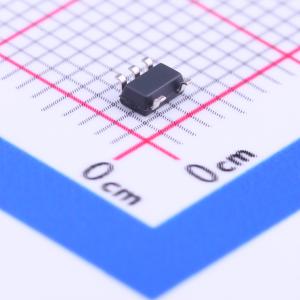

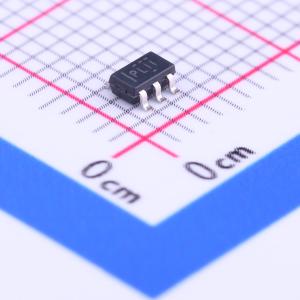

TPS2041BDBVT

重载容性负载和短路保护 TPS20xxB 功率分配开关适用于可能遇到重载容性负载和短路的应用场景。这些器件集成了 70 mΩ 的 N 沟道 MOSFET 功率开关，适用于需要在单个封装中集成多个功率开关的功率分配系统。每个开关由一个逻辑使能输入控制。栅极驱动由内部电荷泵提供，该电荷泵旨在控制功率开关的上升时间和下降时间，以最大限度地减少开关过程中的电流浪涌。电荷泵无需外部元件，允许在低至 2.7 V 的电源下工作。 当输出负载超过电流限制阈值或出现短路时，器件会通过切换到恒流模式将输出电流限制在安全水平，并将过流 (OCx) 逻辑输出拉低。当持续的重载和短路导致开关的功耗增加，使结温升高时，热保护电路会关闭开关以防止损坏。一旦器件充分冷却，热关断状态会自动恢复。内部电路确保在有有效输入电压之前开关保持关闭状态。该功率分配开关的典型电流限制设置为 1 A。

• 70 mΩ 高端 MOSFET
• 500 mA 连续电流
• 热保护和短路保护
• 精确的电流限制（最小值 0.75 A，最大值 1.25 A）
• 工作范围：2.7 V 至 5.5 V
• 典型上升时间 0.6 ms
• 欠压锁定
• 消抖故障报告 (OC)
• 上电期间无 OC 毛刺
• 最大待机电源电流：单通道、双通道为 1 μA，三通道、四通道为 2 μA
• 环境温度范围：-40℃ 至 85℃
• UL 认证，文件编号 E169910
• TPS2042B 和 TPS2052B 并联配置的额外 UL 认证
