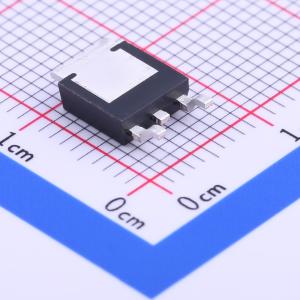

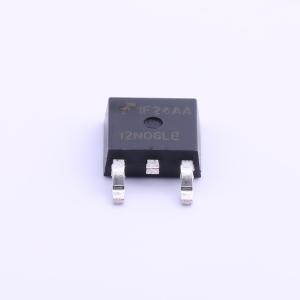

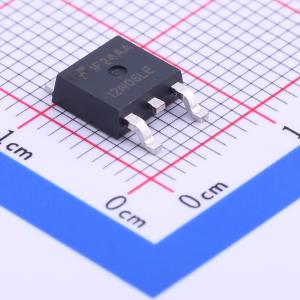

温馨提醒：图片仅供参考，商品以实物为准
RFD12N06RLESM9A
1个N沟道 耐压:60V
- 描述
- N沟道,60V,18A
- 品牌名称
- onsemi(安森美)
- 商品型号
- RFD12N06RLESM9A
- 商品编号
- C184160
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 485pF | |
| 反向传输电容(Crss) | 28pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 130pF |
商品特性
- 超低导通电阻
- rDS(ON) = 0.063 Ω，vGS = 10 V
- rDS(ON) = 0.071 Ω，vGS = 5 V
- 仿真模型
- 温度补偿的PSPICE和SABER电气模型
- Spice和SABER热阻抗模型
- 峰值电流与脉冲宽度曲线
- UIS额定曲线
- 开关时间与RGS曲线
