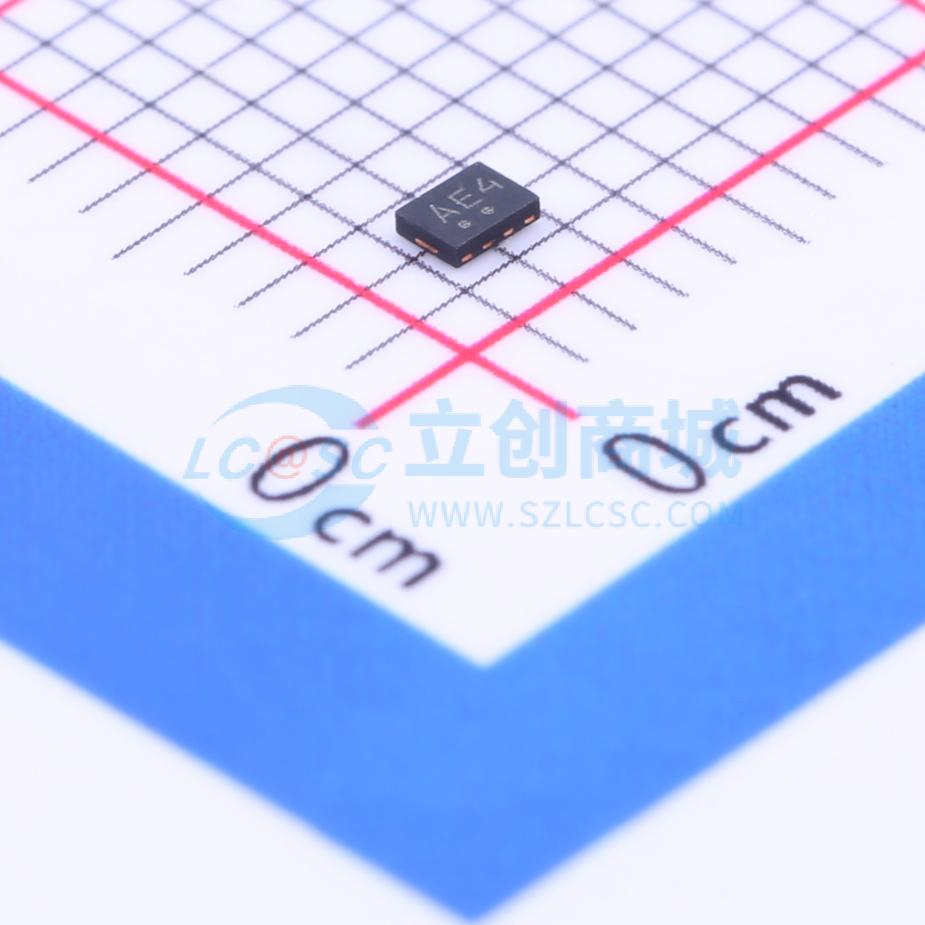

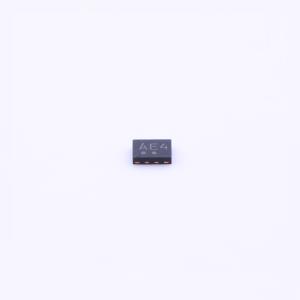

温馨提醒：图片仅供参考，商品以实物为准

NCP706AMX300TAG

输入5.5V 输出3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCP706AMX300TAG
商品编号: C184197
商品封装: XDFN-8-EP(1.2x1.6)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

NCP706A是一款极低压差稳压器，可提供高达1 A的负载电流，并能在包括线路、负载和温度变化的情况下保持1%的出色输出电压精度。2.4 V至5.5 V的工作输入电压范围使该器件适用于锂离子电池供电的产品以及后级稳压应用。该产品提供3.0 V固定输出电压选项。NCP706A具备全面的过热和输出短路保护功能。超小型8引脚XDFN8 1.6 x 1.2, 04P封装使该器件特别适用于平板电脑和智能手机等对空间要求苛刻的便携式应用。产品具备有源输出放电功能。

商品特性

工作输入电压范围：2.4 V至5.5 V
固定输出电压选项：3.0 V
其他输出电压选项可按需提供
典型静态电流低至200 μA
极低压差：输出电流IoUT = 1 A时，最大155 mV
负载/线路/温度范围内精度为±1%
高电源抑制比：1 kHz时为60 dB
内置软启动功能，限制浪涌电流
具备热关断和限流保护
搭配1.0 μF陶瓷输出电容可稳定工作
采用XDFN8 1.6 x 1.2, 04P 8引脚封装
有源输出放电
这些器件为无铅产品

应用领域

平板电脑、智能手机
无线手持设备、便携式媒体播放器
便携式医疗设备
其他电池供电应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3V
	输出电流	1A
	电源纹波抑制比(PSRR)	58dB@(1kHz)
	压差	155mV@(1A)

	属性	参数值
	静态电流(Iq)	170uA
	噪声	300uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
