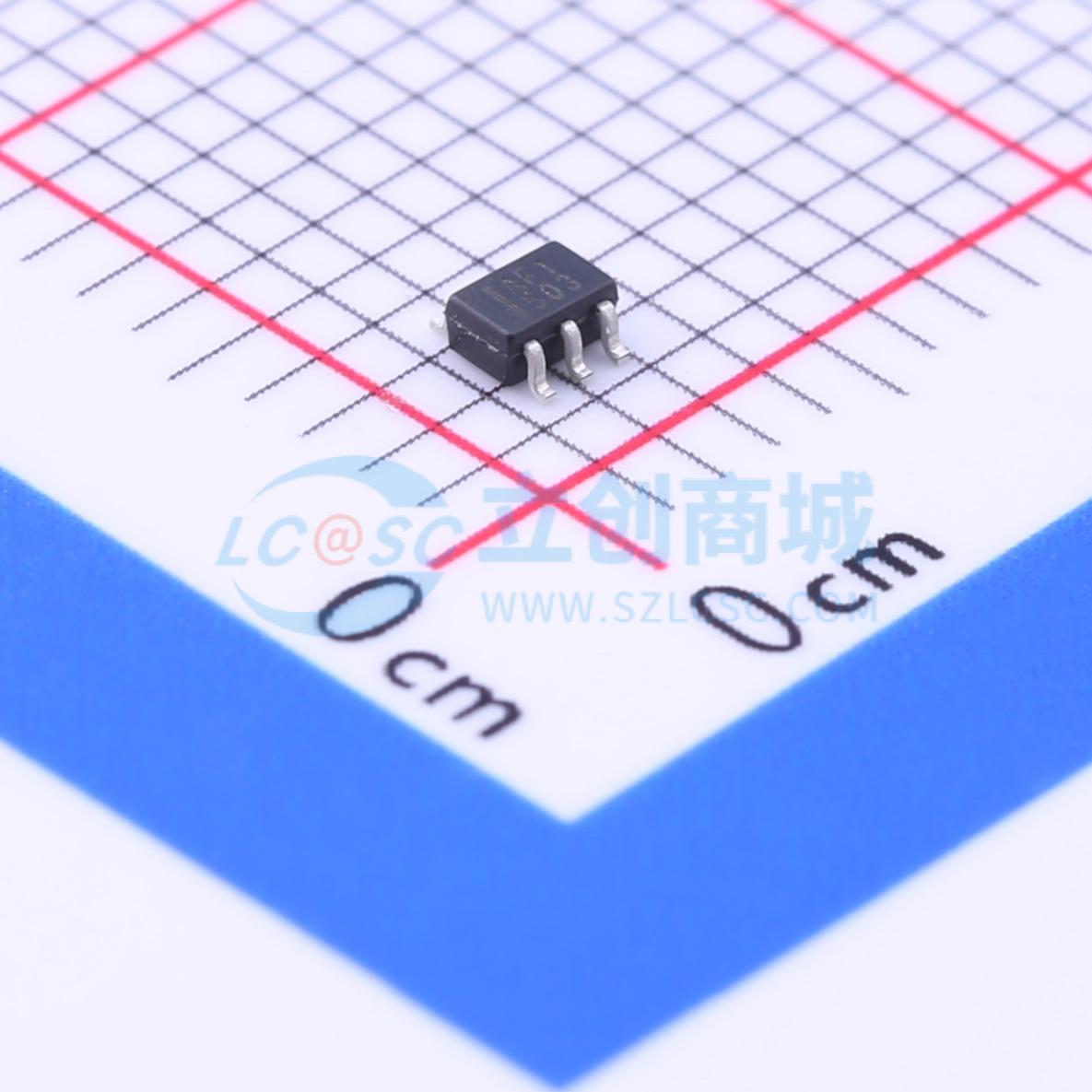

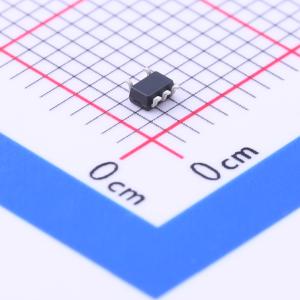

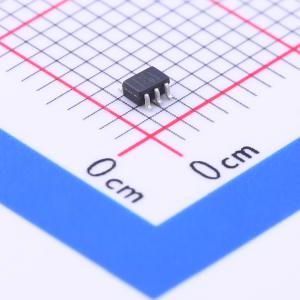

温馨提醒：图片仅供参考，商品以实物为准

NCP4680DSQ15T1G

1.5V 150mA 5.25V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCP4680DSQ15T1G
商品编号: C184619
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

NCP4680是一款CMOS线性稳压器，输出电流能力为150 mA。该器件采用0.8x0.8 mm的超小型XDFN封装，具有高输出电压精度、低电源电流和高纹波抑制比。NCP4680使用方便，具备输出电流折返保护功能。它还集成了芯片使能功能，可通过降低电源电流来节省功耗。其线路和负载瞬态响应非常出色，非常适合作为通信设备的电源。

商品特性

工作输入电压范围：1.40 V至5.25 V
输出电压范围：0.8 V至3.6 V（以0.1 V为步进可选）
输出电压精度：±1.0%
电源电流：典型值50 μA
压差：0.25 V（输出电流Iour = 150 mA，输出电压VOUT = 2.5 V）
高电源抑制比：75 dB（频率f = 1 kHz，输出电压VOUT = 2.5 V）
线性调整率：典型值0.02%/V
使用0.1 μF及以上陶瓷电容可稳定工作
电流折返保护
提供0.8x0.8 mm XDFN4、SC−70、SOT23封装
这些器件为无铅产品

应用领域

电池供电设备
网络和通信设备
相机、数字录像机、机顶盒和摄像机
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.25V
	输出电压	1.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	390mV@(150mA)
	静态电流(Iq)	50uA
	噪声	-
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
