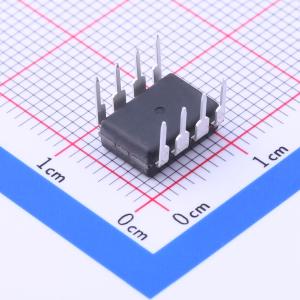

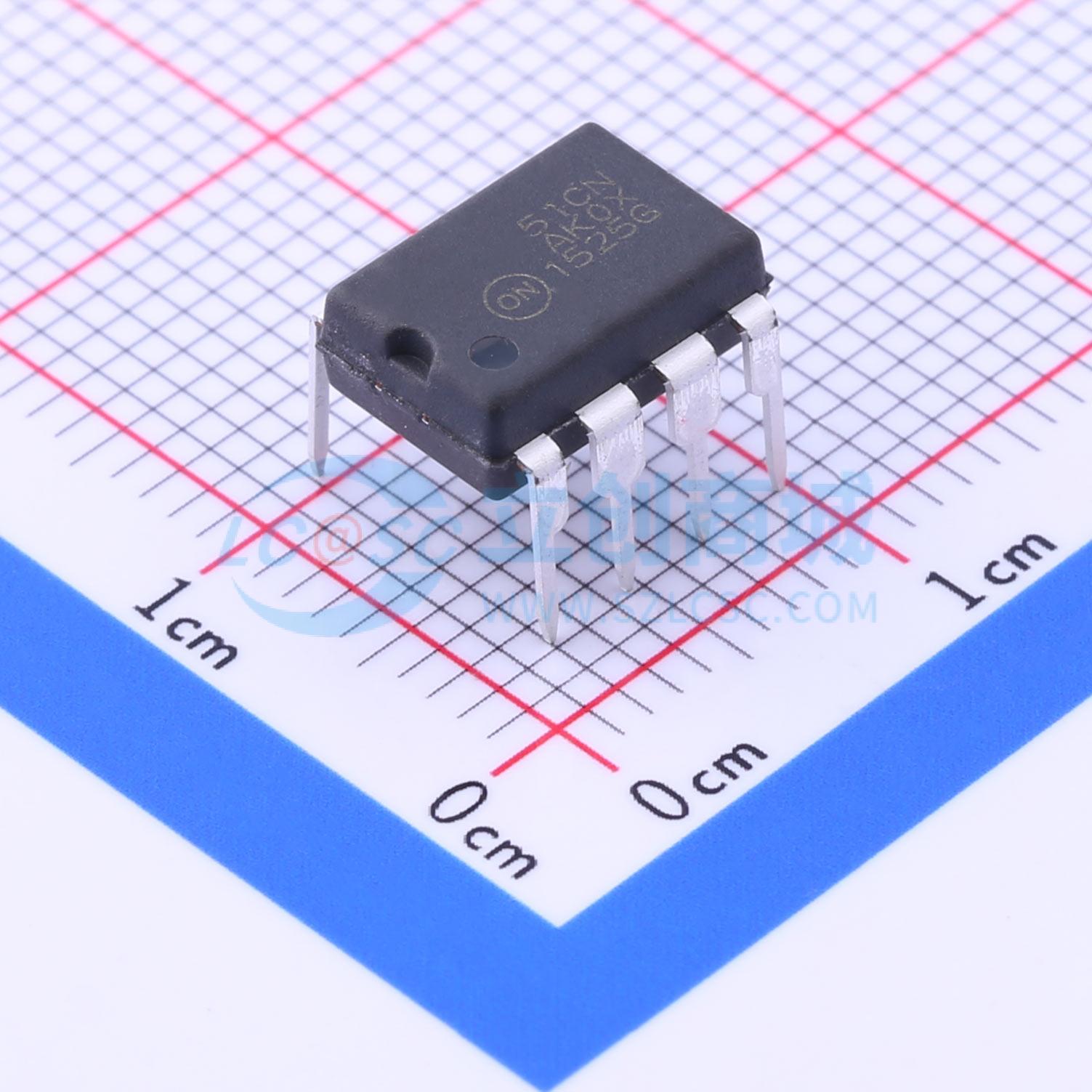

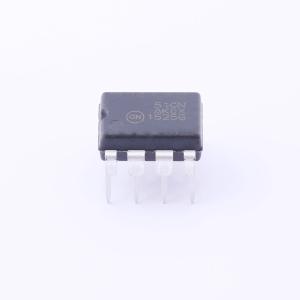

LP2951CNG

100mA 30V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: onsemi(安森美)
商品型号: LP2951CNG
商品编号: C184678
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

LP2950和LP2951是微功耗电压调节器，专门设计用于在极低的输入 - 输出电压差下保持良好的稳压性能。这些器件的静态偏置电流极低，仅为75 μA，能够提供超过100 mA的输出电流，并具备内部电流和热限制保护功能。 LP2951还有三项额外特性。一是误差输出，可用于向外部电路发出稳压异常信号，或作为微处理器上电复位信号。二是输出电压可预设为5.0 V、3.3 V或3.0 V（具体取决于型号），也可在1.25 V至29 V范围内进行编程设置，它由一个外接引脚的电阻分压器以及直接接入误差放大器反馈输入端组成。三是关断输入，允许通过逻辑电平信号来关闭或开启调节器输出。由于输入 - 输出电压差和偏置电流规格较低，这些器件非常适合用于电池供电的计算机、消费类和工业设备，有助于延长电池的有效使用寿命。

商品特性

静态偏置电流低至75 μA
在100 μA时输入 - 输出电压差低至50 mV，在100 mA时为380 mV
5.0 V、3.3 V或3.0 V ±0.5%，可作为调节器或参考源使用
线路和负载调整率极高
仅需1.0 μF输出电容即可确保稳定性
具备内部电流和热限制功能
采用NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合RoHS标准
误差输出可发出稳压异常信号
输出电压可在1.25 V至29 V范围内编程设置
具备逻辑电平关断输入

应用领域

电池供电的计算机
消费类设备
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	30V
	输出电压	-
	输出电流	100mA
	电源纹波抑制比(PSRR)	-
	压差	350mV@(100mA)

	属性	参数值
	静态电流(Iq)	75uA
	噪声	126uVrms
	功能特性	工作状态指示；使能控制；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	-
	输出通道数	1
