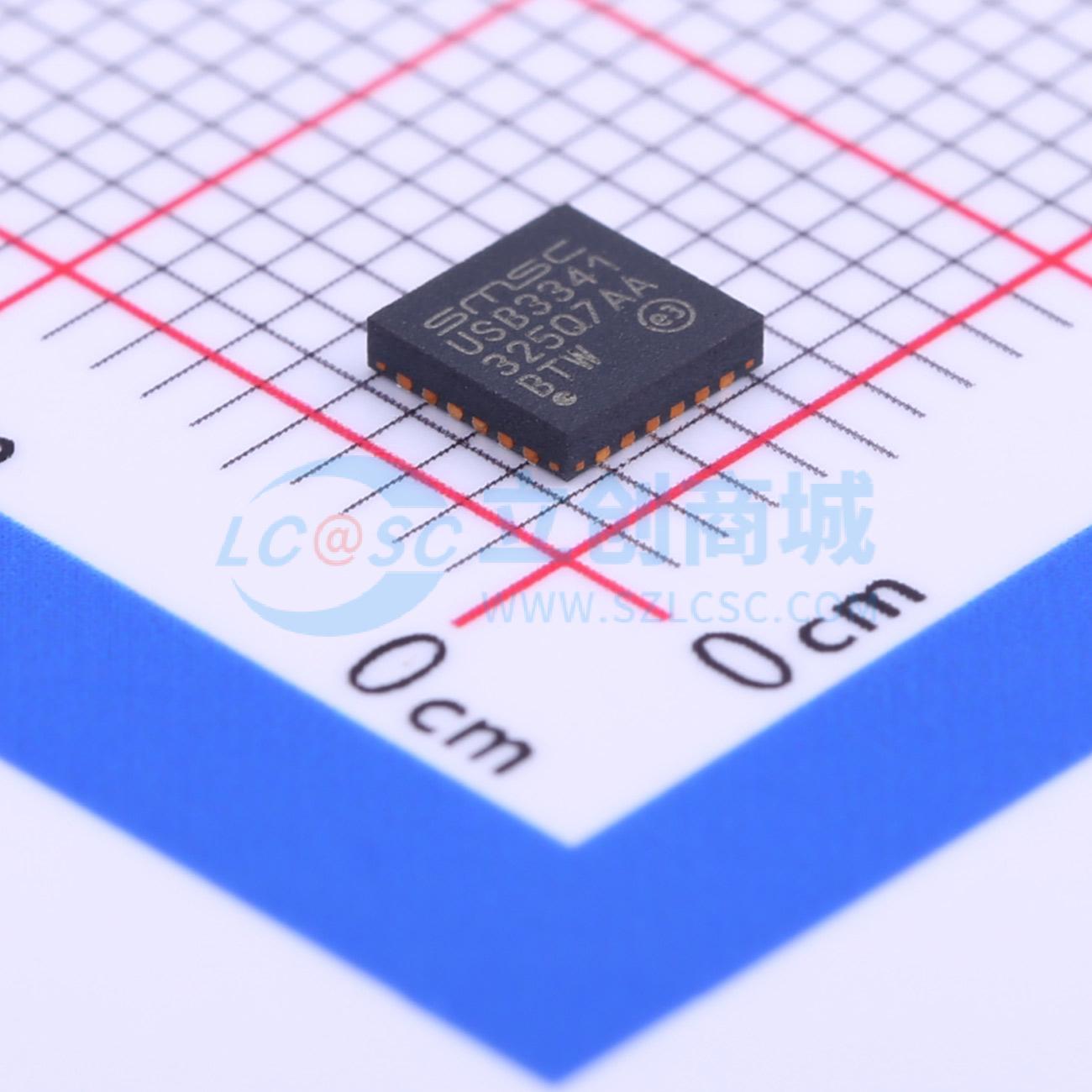

温馨提醒：图片仅供参考，商品以实物为准

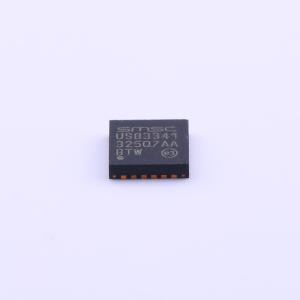

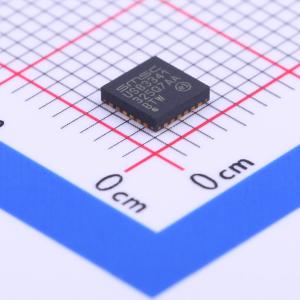

USB3341-CP
增强型单电源高速USB ULPI收发器
- 描述
- USB334x系列是Microchip提供的增强型单电源高速USB ULPI收发器，支持USB-IF电池充电1.2规范、链路电源管理规范等。适用于需要Hi-Speed USB连接的应用，并且在板空间、功耗和接口引脚方面要求最小化。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB3341-CP
- 商品编号
- C184638
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 2.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 |
| 属性 | 参数值 | |
|---|---|---|
| USB协议版本 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
Microchip的USB334x系列是一种高速USB 2.0收发器，为便携式电子设备提供了合适的物理层（PHY）解决方案。该系列产品支持商业和工业温度应用。
USB334x系列中的每个型号可以使用60MHz参考时钟，或者使用产品识别系统页面上显示的特定型号参考时钟。
多种高级特性使得USB334x成为减少eBOM元件数量和印刷电路板（PCB）面积的理想选择。出色的ESD鲁棒性消除了典型应用中对外部ESD保护器件的需求。内部过压保护电路（OVP）可保护USB334x在VBUS引脚上的电压高达30V。通过使用来自链路的参考时钟，USB334x去除了设计中专用晶体参考的成本。USB334x包括集成的3.3V和1.8V稳压器，使其能够从单个电源工作。
USB334x针对便携式应用进行了优化，在这些应用中低工作电流和待机电流是必不可少的。USB334x从单个电源工作，并包括为其供电的集成稳压器。USB334x还支持USB链路电源管理协议（LPM），以进一步降低USB工作电流。
USB334x系列支持RapidCharge Anywhere功能，该功能支持任何便携设备的USB-IF电池充电1.2标准。RapidCharge Anywhere通过USB端口提供传统解决方案三倍的充电电流，这可以通过兼容的USB主机或专用充电器转换成最高1.5安培。此外，它提供了一个完整的USB充电生态系统，包括设备与主机端口之间的专用充电端口（DCP）、充电端口（CDP）和标准下行端口（SDP）。第5.9节“USB充电器检测支持”在第38页对此进行了详细描述。
USB334x满足了高速USB主机、设备或On-the-Go（OTG）收发器的所有电气要求。除了支持USB信号传输外，USB334x还提供了USB UART模式，在带有集成USB开关的版本中，还提供了USB音频模式。
USB334x使用行业标准UTM+低引脚接口（ULPI）来连接USB收发器和链路。ULPI利用链路和PHY之间的带内信号和状态字传输方法，仅用十二个引脚即可促进USB会话。
USB334x使用“无封装”技术实现ULPI接口。这种“无封装”技术允许PHY实现低延迟发送和接收时间。Microchip的低延迟收发器允许通过添加UTMI到ULPI桥接器重用现有的UTMI链路。通过向ASIC添加桥接器，可以重用现有且经过验证的UTMI链路IP。
带有集成USB开关版本的USB334x支持单个USB端口连接。
在USB音频模式下，一个开关将DP引脚连接到SPK_R引脚，另一个开关将DM引脚连接到SPK_L引脚。这些开关如图左下角所示。USB334x可以按照第6.7.2节“USB音频模式（USB3341和USB3346）”在第61页所述配置进入USB音频模式。此外，当USB334x的RESETB引脚被置位时，这些开关也会开启。USB音频模式使单个USB端口连接能够进行音频信号传输，这些开关也可以用来将另一个收发器的全速USB连接到USB连接器。
USB334x包含一个集成的3.3V LDO稳压器，用于从施加到VBAT引脚的电源生成3.3V。VBAT引脚上的电压范围可以从3.0V到5.5V。稳压器的压降电压小于100mV，这使得当VBAT上的电压降至3.0V时，PHY仍能继续USB信号传输。USB收发器将继续在较低电压下工作，尽管某些参数可能超出USB规范的限制。VBAT和VDD33引脚不应连接在一起。
在USB UART模式下，USB334x的DP和DM引脚被重新定义，以启用异步串行数据的直通。USB334x将在编程后进入UART模式，如第6.7.1节“进入USB UART模式”在第60页所述。
商品特性
- 符合 USB-IF 电池充电 1.2 规范
- 符合链路电源管理 (LPM) 规范
- 集成 ESD 保护电路 - 无需外部设备即可达到 ±25kV IEC 空气放电
- 过电压保护电路 (OVP) 可保护 VBUS 引脚免受高达 30V 的连续直流电压
- 集成 USB 开关 (USB3341, USB3346 和 USB3347) - 通过提供切换功能，允许单个 USB 端口连接：
- 电池充电
- 立体声和单声道/麦克风音频
- USB 全速/低速数据
- RapidCharge Anywhere 提供：
- 通过 USB 端口提供比传统解决方案高三倍的充电电流
- 对任何便携式设备符合 USB-IF 电池充电 1.2 规范
- 通过兼容的 USB 主机或专用充电器提供高达 1.5A 的充电电流
- 支持专用充电端口 (DCP)，充电 (CDP) 和标准 (SDP) 下游端口
- flexPWR 技术
- 极低电流设计，适用于电池供电应用
- “睡眠”模式将所有 ULPI 引脚置于三态，并使部件处于低电流状态
- 1.8V 至 3.3V IO 电压 (USB3343)
- 单电源操作
- 集成 1.8V 调节器
- 集成 3.3V 调节器 - 100mV 压降电压
- PHYBoost - 可编程 USB 收发器驱动强度，用于恢复信号完整性
- VariSense - 可编程 USB 接收器灵敏度
- “无封装”设计，实现最佳时序性能和设计简便性
- 低延迟高速接收器 (最多 43 个高速时钟) 允许使用带有 ULPI 桥接的旧 UTMI 链路
- 可用外部参考时钟操作
- ULPI 时钟输入模式 (由链路提供的 60 MHz) 0 至 3.6V 输入驱动容差
- 能够接受“嘈杂”的时钟源作为内部低抖动 PLL 的参考
- 支持晶体 (USB3343)
- 智能检测电路可识别 USB 充电器、耳机或数据线插入
- 完全支持 On-The-Go (OTG) 补充修订版 2.0 规范中详细说明的可选 OTG 协议
- 支持 OTG 主机协商协议 (HNP) 和会话请求协议 (SRP)
- UART 模式用于非 USB 串行数据传输
- 内部 5V 电缆短路保护，ID、DP 和 DM 线对 VBUS 或地
- 工业工作温度 -40°C 至 +85°C
- 24 引脚，QFN RoHS 合规封装 (4x4x0.90 mm 高度)
应用领域
- 手机
- PDA
- MP3播放器
- GPS个人导航仪
- 扫描仪
- 外置硬盘
- 数码照相机和摄像机
- 便携式媒体播放器
- 娱乐设备
- 打印机
- 机顶盒
- 视频录放系统
- IP电话和视频电话
- 游戏主机
