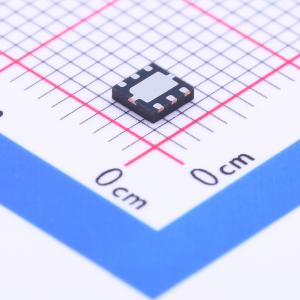

温馨提醒：图片仅供参考，商品以实物为准

FAN2002MPX

1A高效率降压DC-DC转换器

描述: FAN2002是一款高效率、低噪声的同步PWM电流模式和脉冲跳过（省电）模式DC-DC转换器。它可以提供高达1A的输出电流,输入电压范围为2.5V至5.5V。输出电压可以通过外部分压器在0.8V至5.5V范围内调整。在轻载和中等负载下,使用脉冲跳过调制。在较高负载下,系统自动切换到1.3MHz的电流模式PWM控制。
品牌名称: onsemi(安森美)
商品型号: FAN2002MPX
商品编号: C184212
商品封装: WDFN-6(3x3)
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

商品概述

FAN2001/FAN2002专为电池供电应用而设计，是一款高效、低噪声的同步PWM电流模式和脉冲跳跃（节能）模式DC-DC转换器。它能在2.5V至5.5V的宽输入电压范围内提供高达1A的输出电流。通过外部分压器，输出电压可在0.8V至5.5V的宽范围内进行外部调节。

在中、轻负载情况下，采用脉冲跳跃调制。应用了动态电压定位技术，在负载瞬变期间，输出电压会比标称值高出0.8%，以增加裕量。在较高负载时，系统会自动切换到电流模式PWM控制，工作频率为1.3MHz。具有快速瞬态响应的电流模式控制环路可确保出色的线性和负载调节能力。为实现高效率并确保电池长寿命，在节能模式下，静态电流可降至25μA，在关断模式下，电源电流降至1μA以下。FAN2001/FAN2002采用3x3mm 6引脚MLP封装。

商品特性

96%效率，同步运行
输出电压可在0.8V至输入电压之间调节
输入电压范围为2.5V至5.5V
输出电流高达1A
固定频率1.3MHz PWM运行
高效节能模式
100%占空比低压差运行
软启动
输出过压保护
动态输出电压定位
25μA静态电流
热关断和短路保护
无铅3x3mm 6引脚MLP封装

应用领域

掌上电脑、个人数字助理
手机
电池供电的便携式设备
数码相机
硬盘驱动器
机顶盒
负载点电源
笔记本电脑
通信设备

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	800mV~5.5V
	输出电流	1A
	开关频率	1.3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
