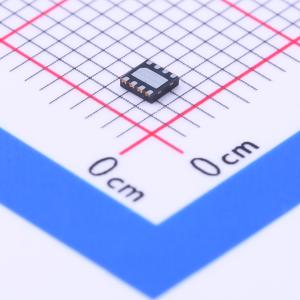

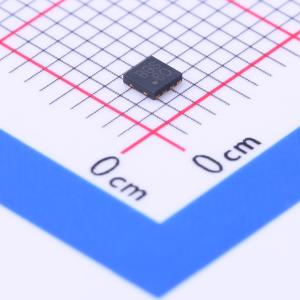

温馨提醒：图片仅供参考，商品以实物为准

CAT4004AHU2-GT3

具有32级调光和Rset功能的恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT4002A和CAT4004A分别提供两个和四个匹配的低压差电流源，用于驱动LED。CAT400XA使用外部电阻RSET设置LED通道的电流。每个LED通道都有独立的控制环路，使该器件能够处理较宽范围的LED正向电压，同时仍保持精确的电流匹配。EN/DIM逻辑输入支持器件使能和数字调光接口，可设置LED通道电流，具有32级线性调光。由于采用低压差（20 mA时为50 mV）电流吸收器，LED可直接由锂离子电池供电。该器件有超小的8焊盘UDFN 2 mm x 2 mm封装（最大高度0.55 mm）以及6引脚SC - 70封装可选。
品牌名称: onsemi(安森美)
商品型号: CAT4004AHU2-GT3
商品编号: C184239
商品封装: UDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

CAT4002A和CAT4004A分别提供两个和四个匹配的低压差电流源，用于驱动LED。CAT400XA使用外部电阻RSET设置LED通道的电流。每个LED通道都有独立的控制环路，使该器件能够处理较宽范围的LED正向电压，同时仍保持精确的电流匹配。 EN/DIM逻辑输入支持器件使能和数字调光接口，可设置LED通道电流，具有32级线性调光。由于采用低压差（20 mA时为50 mV）电流吸收器，LED可直接由锂离子电池供电。该器件有超小的8焊盘UDFN 2 mm x 2 mm封装（最大高度0.55 mm）以及6引脚SC - 70封装可选。

商品特性

2个和4个精确匹配的LED电流吸收器
32级调光
低压差驱动器（20 mA时为50 mV）
无开关噪声
关断电流小于1 μA
通过外部电阻设置LED电流
通过单线EZDim接口调光
热关断保护
6引脚SC - 70和8焊盘UDFN 2 mm x 2 mm封装
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

LCD显示器背光源
数码相机
手机
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.4V~5.5V
	开关频率	-
	通道数	4
	输出电流	40mA；40mA；40mA；40mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	1%
