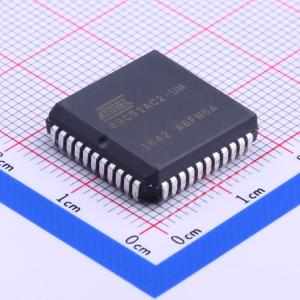

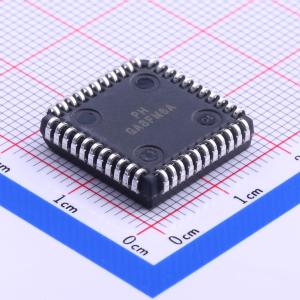

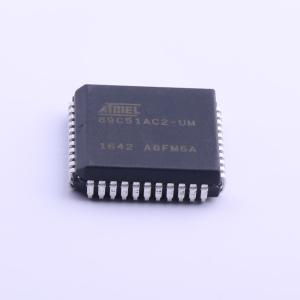

AT89C51AC2-SLSUM

描述: 80C51 微控制器 IC series 8-位 40MHz 32KB（32K x 8）闪存
品牌名称: MICROCHIP(美国微芯)
商品型号: AT89C51AC2-SLSUM
商品编号: C184254
商品封装: PLCC-44(16.6x16.6)
包装方式: 管装
商品毛重: 13.25克(g)

商品参数

商品概述

A/T89C51AC2 是80C51单芯片8位微控制器的高性能Flash版本。它包含一个32 KB的Flash存储块，用于程序和数据存储。32 KB Flash存储器可以通过并行模式或具有ISP功能的串行模式用软件进行编程。编程电压从标准VCC引脚内部生成。A/T89C51AC2保留了80C51的所有特性，包括256字节的内部RAM、7源4级中断控制器和三个定时器/计数器。此外，A/T89C51AC2还具有10位A/D转换器、2 KB引导Flash存储器、2 KB EEPROM数据存储、可编程计数器阵列、1024字节的XRAM、硬件看门狗定时器以及更灵活的串行通道，支持多处理器通信（EUART）。A/T89C51AC2的全静态设计通过将时钟频率降至任意值（甚至直流）来降低系统功耗，而不会丢失数据。A/T89C51AC2有两种软件选择的低活动模式和一个8位时钟预分频器，以进一步降低功耗。在空闲模式下，CPU被冻结，而外设和中断系统仍然运行。在掉电模式下，RAM被保存，所有其他功能停止工作。A/T89C51AC2增加的功能使其对于需要A/D转换、脉宽调制、高速I/O和计数能力的应用更为强大，如工业控制、消费品、报警系统、电机控制等。虽然与80C52完全兼容，但T8C51AC2提供了该标准微控制器的一个超集。在X2模式下，最大外部时钟速率为20 MHz，达到300 ns的周期时间。

商品特性

80C51 核心架构
256 字节片上 RAM
1 KB 片上 XRAM
32 KB 片上 Flash 存储器 - 数据保持：85℃ 下 10 年读/写周期：10K
2 KB 片上用于引导加载程序的 Flash
2 KB 片上 EEPROM 读/写周期：100K
14 源 4 级中断
三个 16 位定时器/计数器
全双工 UART，兼容 80C51
最大晶体频率 40 MHz，在 X2 模式下 20 MHz（CPU 核心，20 MHz）
五个端口：±32+2 数字 I/O 线
五通道 16 位 PCA，具有：- PwM（8 位）- 高速输出 - 定时器和边沿捕获
双数据指针
21 位看门狗定时器（7 位可编程）
10 位分辨率模数转换器（ADC），带 8 路复用输入
片上仿真逻辑（增强型钩子系统）
节电模式：- 空闲模式 - 掉电模式
电源电压：3V 至 5.5V
温度范围：工业级（-40℃ 至 +85℃）
封装：VQFP44, PLCC44

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	40MHz
	CPU位数	8 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	1.25KB

	属性	参数值
	EEPROM容量	2KB
	I/O数量	34
	ADC(位数)	10bit
	振荡器类型	外置
	工作电压	3V~5.5V
	工作温度	-40℃~+85℃
