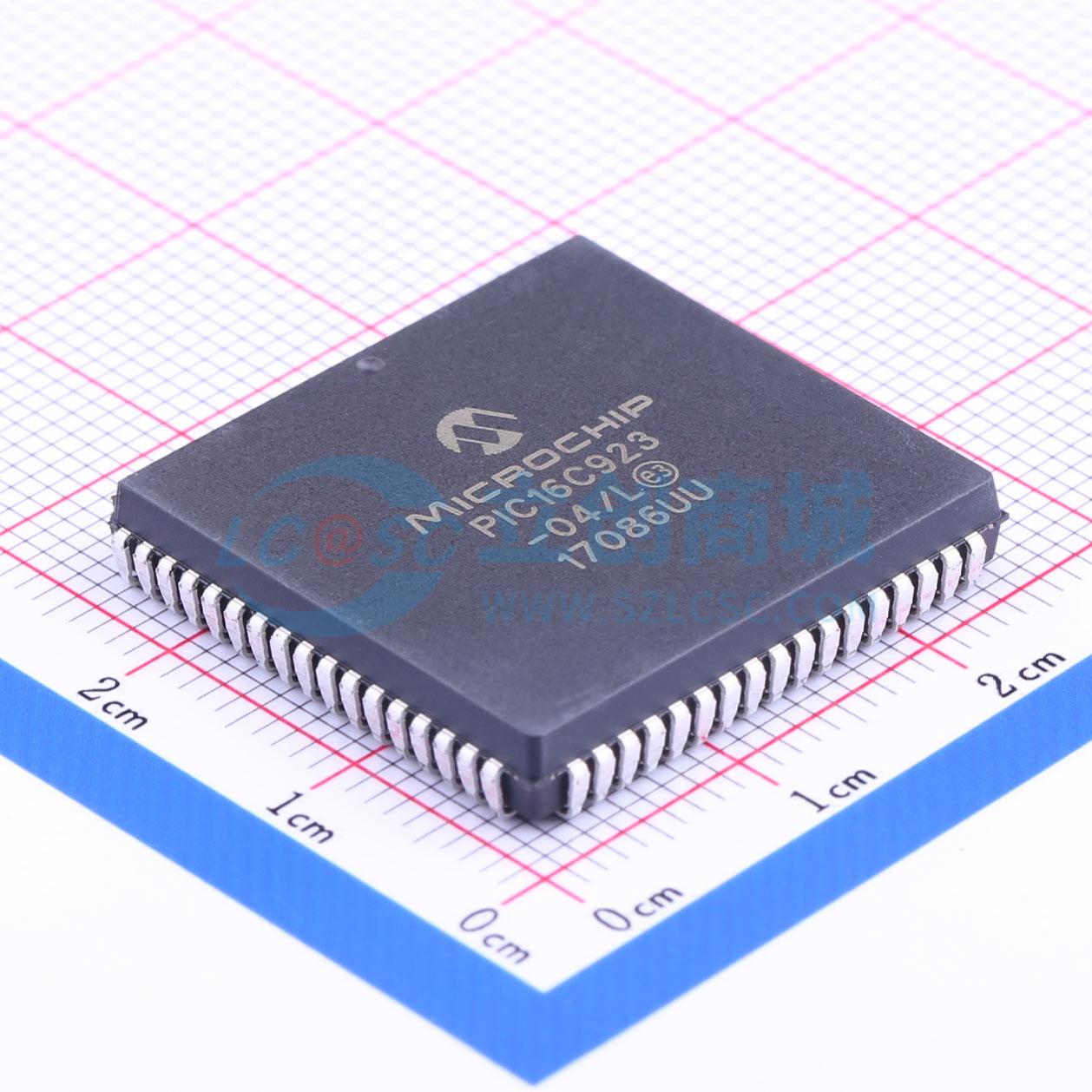

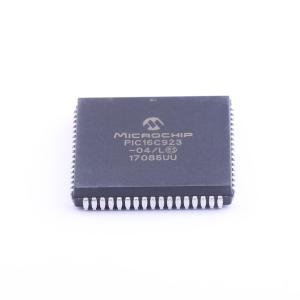

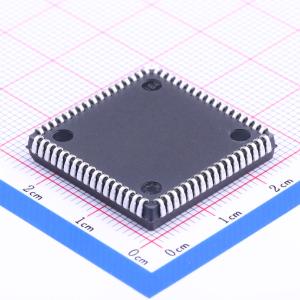

PIC16C923-04/L

PIC16C9XX 是一种低成本、高性能的CMOS全静态8位微控制器系列，集成了LCD驱动模块，属于PIC16CXXX中档系列。这些微控制器采用了先进的RISC架构，具有八级深堆栈和多个内部及外部中断源。哈佛架构允许14位宽的指令字，并有一个独立的8位宽数据总线。两阶段指令流水线使得除程序分支（需要两个周期）外的所有指令都能在一个周期内执行。共有35条指令可用，大量的寄存器组有助于实现非常高的性能。

PIC16CXXX微控制器通常能够实现2:1的代码压缩和4:1的速度提升，相比同类的其他8位微控制器。PIC16C923设备具有176字节的RAM和25个I/O引脚，以及包括三个定时器/计数器、一个捕获/比较/PWM模块、一个串行端口和一个LCD模块在内的多种外设功能。同步串行端口可以配置为三线制串行外设接口(SPI)或二线制集成电路间(I2C)总线。LCD模块具有可编程多路复用模式（静态、1/2、1/3和1/4）和驱动偏置（静态和1/3），能够驱动多达32段和最多4个公共端，并且可以在SLEEP模式下驱动LCD面板。

PIC16C924设备同样拥有176字节的RAM和25个I/O引脚，具有相似的外设功能，包括三个定时器/计数器、一个捕获/比较/PWM模块、一个串行端口和一个LCD模块。此外，PIC16C924还配备了一个5通道高速8位A/D转换器，非常适合需要低成本模拟接口的应用，如恒温控制、压力感应和仪表等。

PIC16C9XX系列包含了减少外部组件的特殊特性，从而降低成本、提高系统可靠性和降低功耗。提供了四种振荡器选项：单针RC振荡器、LP振荡器、标准晶体(XT)和高速晶体(HS)。SLEEP（掉电）功能提供了一种节能模式，用户可以通过多种外部和内部中断及复位唤醒芯片。带有自己片上RC振荡器的高度可靠的看门狗定时器在软件锁定时提供恢复。

UV可擦除的CERQUAD（与PLCC兼容）封装版本非常适合代码开发，而成本效益高的一次性可编程(OTP)版本则适合任何批量生产。EPROM技术使得应用程序（如LCD面板、校准常数、传感器接口等）的定制极其快速便捷。小尺寸封装使这一系列微控制器成为所有空间受限应用的理想选择。低价格、低功耗、高性能、易于使用和I/O灵活性让PIC16C9XX即使在以前未曾考虑使用微控制器的领域也非常通用（例如定时功能、捕获和比较、PWM功能以及协处理器应用）。

PIC16C9XX系列非常适合从手持式仪表、恒温器到家庭安全产品等各种应用。
