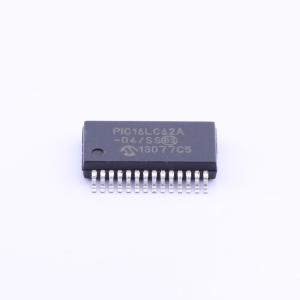

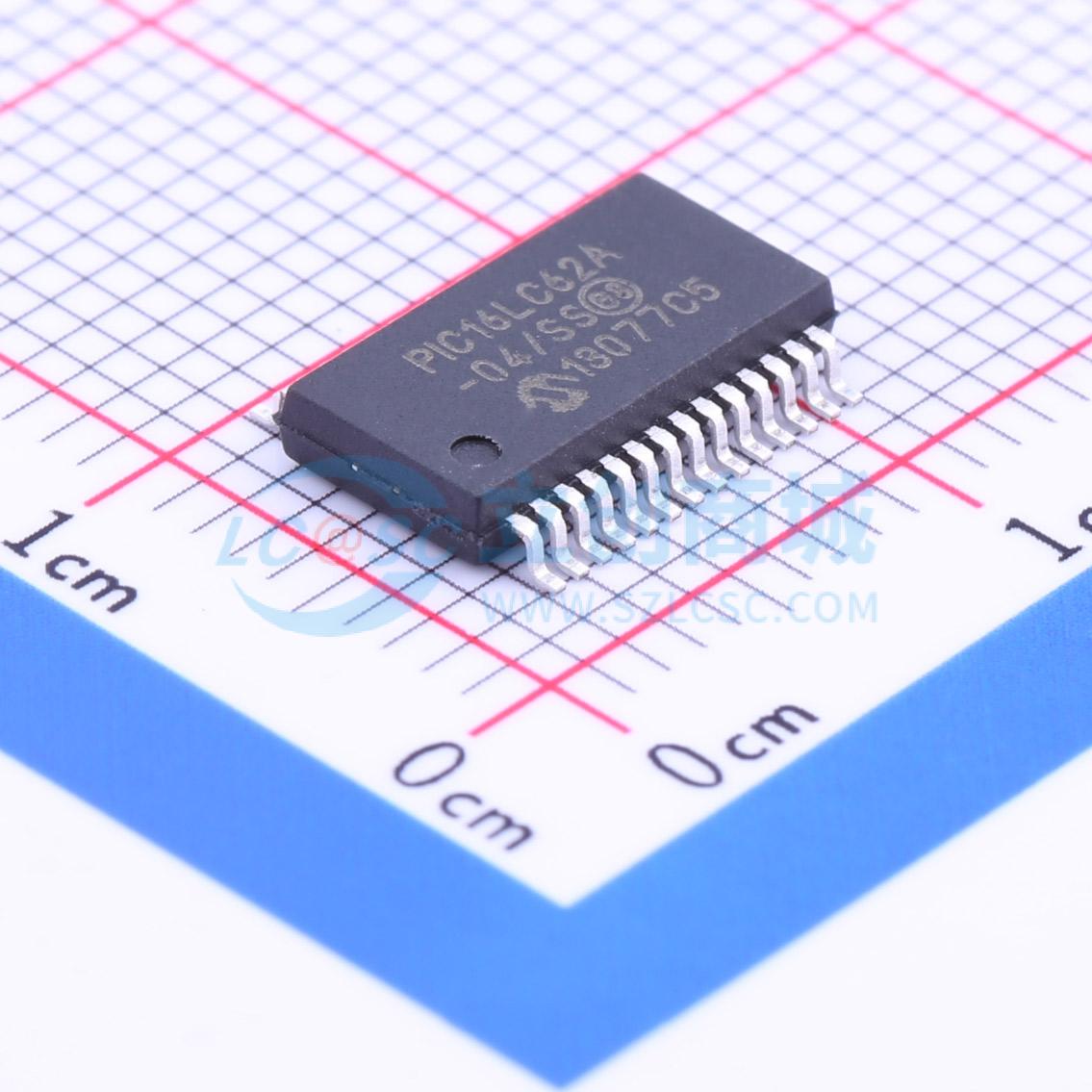

PIC16LC62A-04/SS

PIC16CXX 是一系列低成本、高性能的CMOS全静态8位微控制器。所有PIC16/17微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心特性、八级深堆栈以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许使用14位宽的指令字和8位宽的数据。两阶段指令流水线使得除程序分支（需要两个周期）外的所有指令都能在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集合为实现非常高的性能提供了一些架构上的创新。

PIC16CXX微控制器通常比同级别的其他8位微控制器在代码压缩上达到2:1，在速度上提高4:1。PIC16C61设备有36字节的RAM和13个I/O引脚。此外，还有一个定时器/计数器可用。PIC16C62/62A/R62设备则拥有128字节的RAM和22个I/O引脚。可提供的外设功能包括三个定时器/计数器、一个捕获/比较/PWM模块和一个串行端口。同步串行端口可以配置为三线制串行外设接口(SPI)或二线制集成电路间(I2C)总线。

PIC16C63/R63设备配备192字节的RAM，而PIC16C66则配备368字节。这两种设备都有22个I/O引脚。可提供的外设功能包括三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口(SPI)或二线制集成电路间(I2C)总线。通用同步异步收发器(USART)也被称为串行通信接口或SCI。

PIC16C64/64A/R64设备配备128字节的RAM和33个I/O引脚。可提供的外设功能包括三个定时器/计数器、一个捕获/比较/PWM模块和一个串行端口。同步串行端口可以配置为三线制串行外设接口(SPI)或二线制集成电路间(I2C)总线。还提供了一个8位并行从端口。

PIC16C65/65A/R65设备配备192字节的RAM，而PIC16C67则配备368字节。这四种设备都有33个I/O引脚。可提供的外设功能包括三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口(SPI)或二线制集成电路间(I2C)总线。通用同步异步收发器(USART)也被称为串行通信接口或SCI。还提供了一个8位并行从端口。

PIC16C6X设备系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性并降低功耗。提供了四种振荡器选项，其中单引脚RC振荡器提供了一种低成本解决方案，LP振荡器最小化了功耗，XT是标准晶体振荡器，HS用于高速晶体振荡器。SLEEP（掉电）模式提供了一种节能模式。用户可以通过多种外部和内部中断以及复位来唤醒处于SLEEP状态的芯片。

带有片上RC振荡器的高度可靠的看门狗定时器提供了防止软件死锁的保护。UV可擦除CERDIP封装版本非常适合代码开发，而成本效益高的一次性编程(OTP)版本适用于任何批量生产。

PIC16C6X系列非常适合从高速汽车和家电控制到低功耗远程传感器、键盘和电信处理器等各种应用。EPROM技术使应用程序程序（如发射器代码、电机速度、接收频率等）的定制变得极其快速和方便。小尺寸封装使得这一系列微控制器非常适合于空间受限的所有应用。低成本、低功耗、高性能、易用性和I/O灵活性使得PIC16C6X即使在以前未曾考虑使用微控制器的领域也非常多功能（例如：定时器功能、串行通信、捕获和比较、PWM功能以及协处理器应用）。
