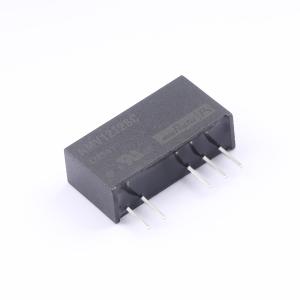

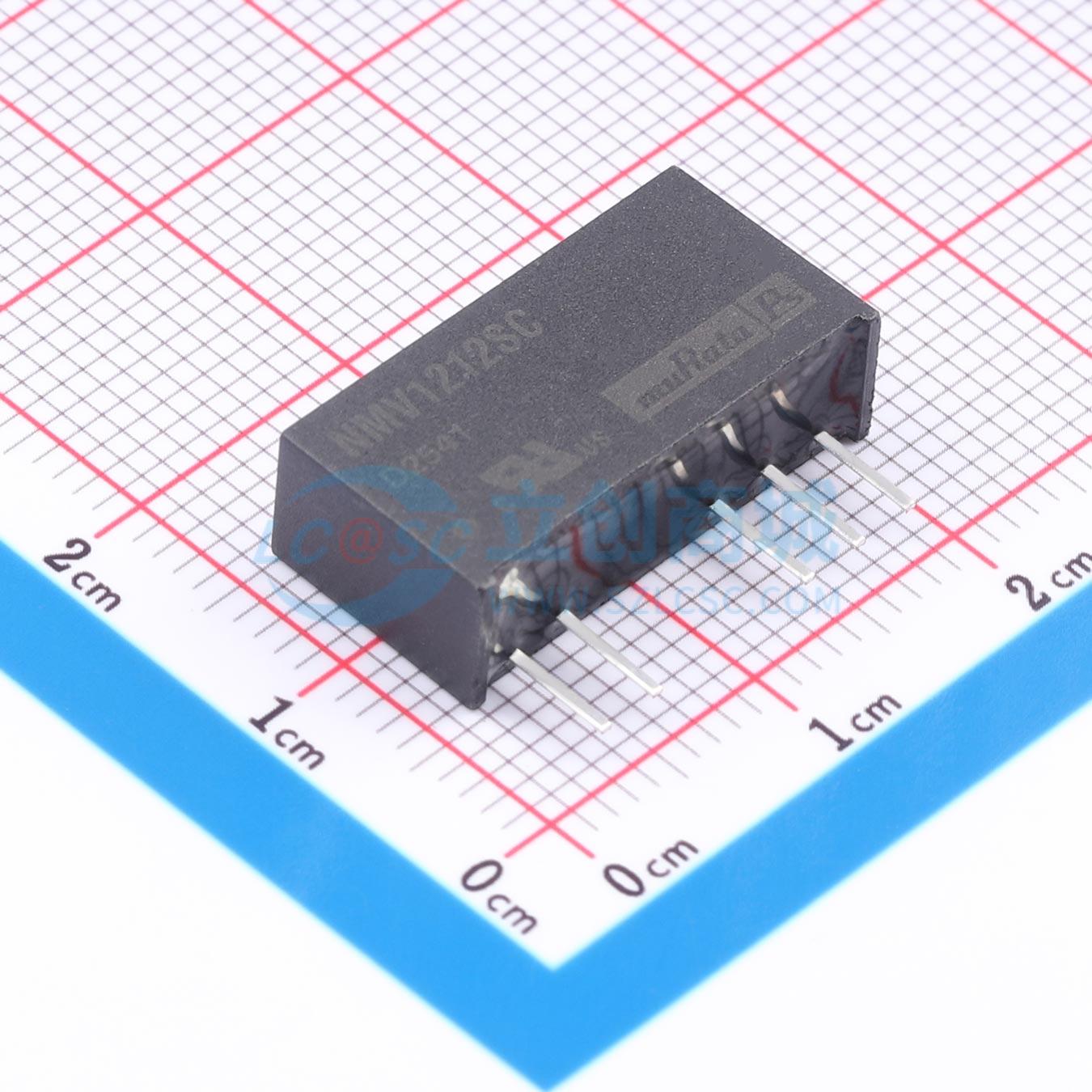

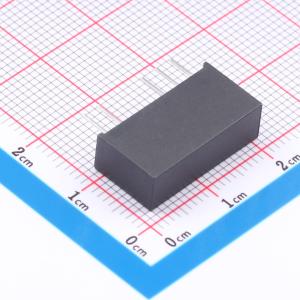

NMV1212SC
3kVDC隔离、单路和双路输出的1W DC-DC转换器
- 品牌名称
- muRata(村田)
- 商品型号
- NMV1212SC
- 商品编号
- C184414
- 商品封装
- SIP-7
- 包装方式
- 管装
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 75% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 42mA | |
| 最大容性负载 | 10uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 170kHz | |
| 静态电流 | - | |
| 纹波噪声 | 10mVp-p | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 稳压类型 | - |
商品概述
NMV系列工业温度范围的DC-DC转换器是板载分布式电源系统的标准构建模块。它们非常适合为控制系统板提供本地电源，并且具备3kVDC电气隔离的额外优势，可降低开关噪声。提供SIP和DIP封装，有双输出和单输出引脚排列可选。只要总负载不超过1瓦，所有额定功率都可以从单个引脚获取。
