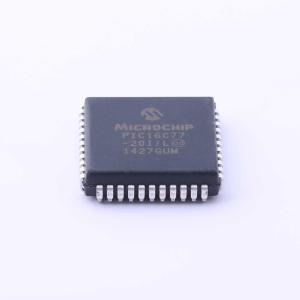

PIC16C77-20I/L

8位CMOS微控制器，带A/D转换器

描述

PIC16C7X 是一款低成本、高性能的CMOS全静态8位微控制器，集成了模拟到数字（A/D）转换器，属于PIC16CXX中端系列。所有PIC16/17微控制器都采用先进的RISC架构。PIC16CXX微控制器家族具有增强的核心特性、八级深堆栈以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许使用14位宽的指令字和独立的8位宽数据。两阶段指令流水线使得除了需要两个周期的程序分支外的所有指令都可以在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集合提供了实现非常高性能的一些架构创新。PIC16CXX微控制器通常在其同类8位微控制器中实现了2:1的代码压缩和4:1的速度提升。PIC16C72拥有128字节的RAM和22个I/O引脚。此外，还提供了一些外围功能，包括：三个定时器/计数器、一个捕获/比较/PWM模块和一个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或双线制互连电路（I2C）总线。还提供了一个5通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如恒温控制、压力感应等。PIC16C73/73A设备拥有192字节的RAM，而PIC16C76则有368字节的RAM。每种设备都有22个I/O引脚。此外，还提供了一些外围功能，包括：三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或双线制互连电路（I2C）总线。通用同步异步收发器（USART），也称为串行通信接口或SCI。还提供了一个5通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如恒温控制、压力感应等。PIC16C74/74A设备拥有192字节的RAM，而PIC16C77则有368字节的RAM。每种设备都有33个I/O引脚。此外，还提供了一些外围功能，包括：三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或双线制互连电路（I2C）总线。通用同步异步收发器（USART），也称为串行通信接口或SCI。还提供了一个8位并行从端口。此外，还提供了一个8通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如恒温控制、压力感应等。PIC16C7X系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性并降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供了一种低成本解决方案，LP振荡器最小化了功耗，XT是标准晶体振荡器，HS适用于高速晶体振荡器。“睡眠”（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断及复位从“睡眠”状态唤醒芯片。高度可靠的看门狗定时器带有自己的片上RC振荡器，可防止软件锁定。紫外线擦除的CERDIP封装版本非常适合代码开发，而成本效益的一次性编程（OTP）版本适合任何批量生产。PIC16C7X系列非常适合从安全和远程传感器到家电控制和汽车等各种应用。EPROM技术使应用程序程序（如发射器代码、电机速度、接收频率等）的定制变得极其快速和方便。小巧的封装使得该微控制器系列非常适合所有空间受限的应用。低成本、低功耗、高性能、易用性和I/O灵活性使PIC16C7X在以前未考虑使用微控制器的领域也非常多才多艺（例如定时功能、串行通信、捕获和比较、PWM功能和协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C77-20I/L

商品编号

C184436

商品封装

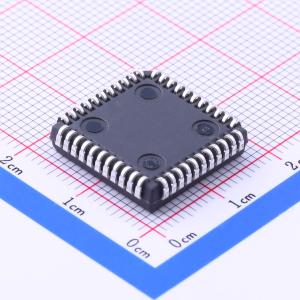

PLCC-44(16.6x16.6)​

包装方式

管装

商品毛重

8.5克(g)
