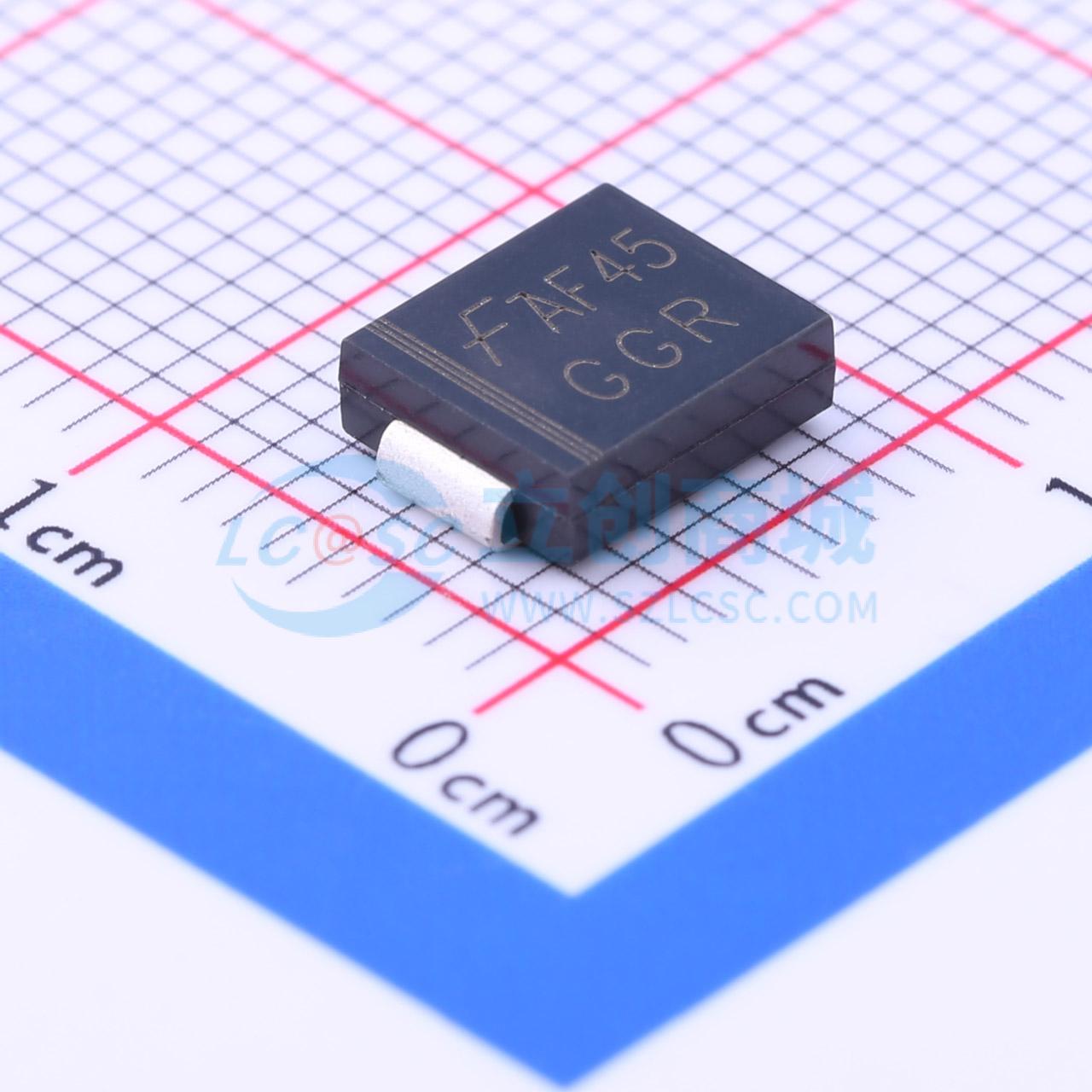

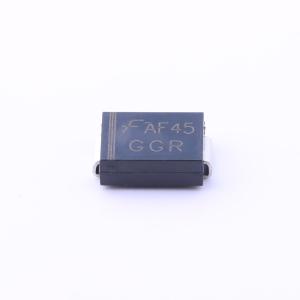

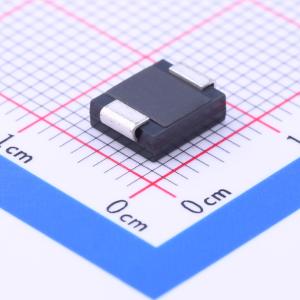

温馨提醒：图片仅供参考，商品以实物为准
SMCJ75A
单向TVS 75V截止 峰值浪涌电流：12.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化结。 10/1000 μs波形下1500 W的峰值脉冲功率能力。 出色的钳位能力。 低增量浪涌电阻。 快速响应时间：单向从0 V到最小击穿电压通常小于1.0 ps，双向为5.0 ns。 高于10 V时，典型反向漏电流IR小于1.0 μA。 UL认证编号：E258596。 UL94V-0阻燃等级
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMCJ75A
- 商品编号
- C184464
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 75V | |
| 钳位电压 | 121V | |
| 峰值脉冲电流(Ipp) | 12.4A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 92.1V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 玻璃钝化结
- 在10/1000 μs波形下具有1500 W的峰值脉冲功率能力
- 出色的钳位能力
- 低增量浪涌电阻
- 快速响应时间：单向器件从0 V到最小击穿电压（BV）通常小于1.0 ps，双向器件为5.0 ns
- 在10 V以上时，典型反向电流（IR）小于1.0 μA
- UL认证编号：E258596
- UL94V - 0阻燃等级
