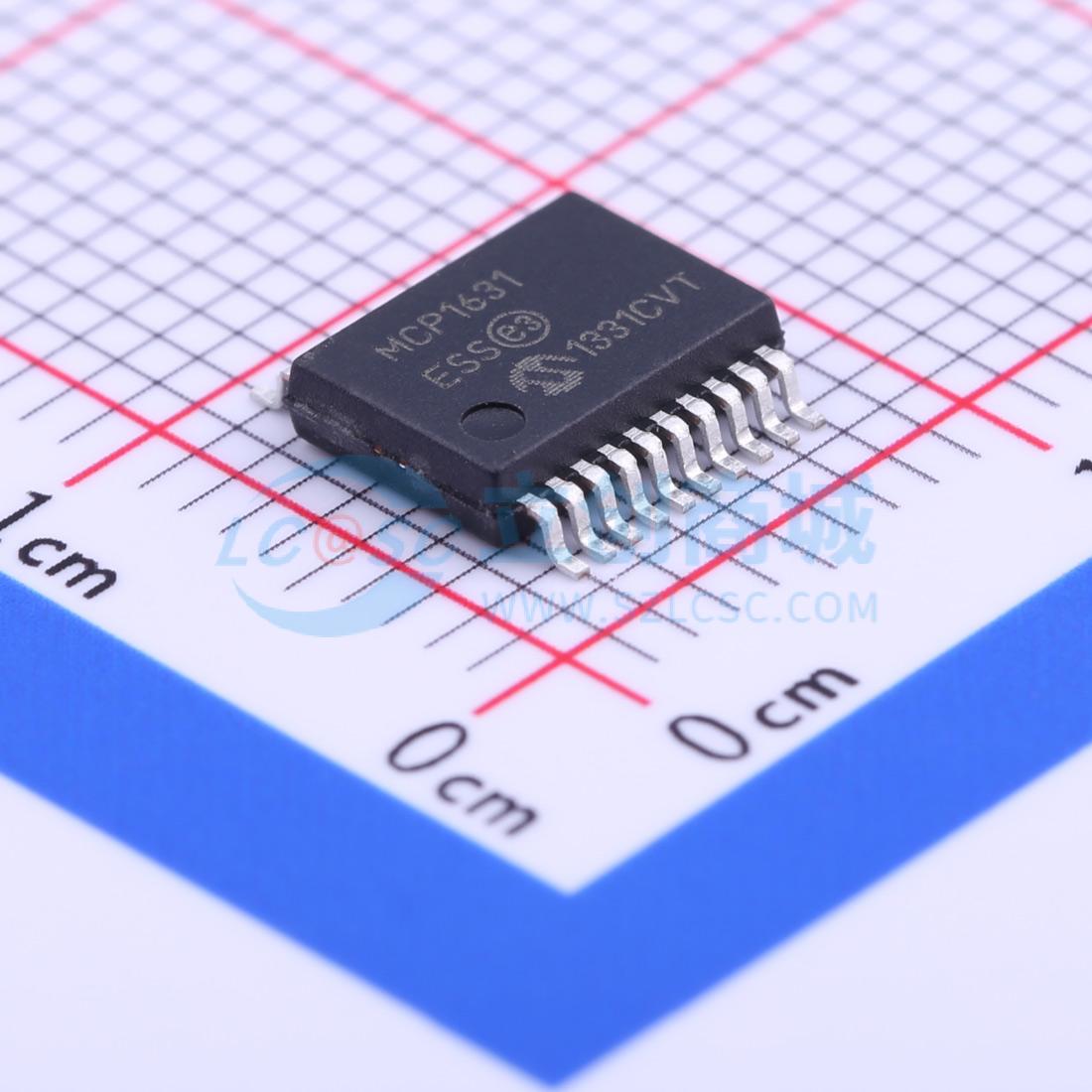

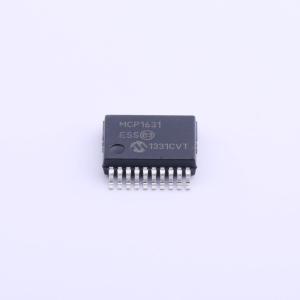

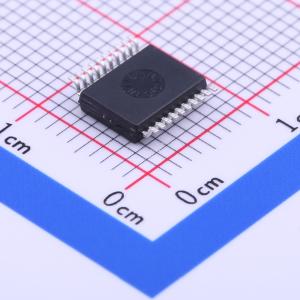

MCP1631-E/SS

高效率PWM电池充电控制器

SMT扩展库PCB免费打样

描述: MCP1631-E/SS 是一款高效率的PWM控制器,用于开发智能电源系统。结合微控制器,可以实现电池充电、LED照明等应用。支持多种化学成分的电池充电,包括Li-lon, NiMH, NiCd 和 PbAcid。可编程开关模式电池充电器,支持多单元电池配置。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1631-E/SS
商品编号: C184469
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.358克(g)

商品参数

商品概述

MCP1631/MCP1631V是一款高速模拟脉冲宽度调制器（PWM），用于开发智能电源系统。当与微控制器配合使用时，MCP1631/MCP1631V将控制电源系统的占空比，以实现输出电压或电流的调节。微控制器可用于调节输出电压或电流、开关频率和最大占空比，同时提供额外功能，使电源系统更加智能、可靠且适应性更强。

MCP1631/MCP1631V的典型应用包括可编程开关模式电池充电器，能够为多种化学体系的电池充电，如锂离子、镍氢、镍镉和铅酸电池，可配置为单节或多节电池。通过与小型微控制器结合，还可开发智能LED照明设计以及可编程SEPIC拓扑电压和电流源。

MCP1631/MCP1631V的输入设计为可连接到微控制器的I/O引脚，以实现设计灵活性。集成在MCP1631HV/MCP1631VHV中的额外功能为电池充电器或恒流源应用提供信号调理和保护功能。

对于从高电压输入工作的应用，可使用MCP1631HV和MCP1631VHV器件选项，直接从+3.5V至+16V输入工作。对于这些应用，还提供额外的低压差+5V或+3.3V稳压输出，可提供高达250 mA的电流，为微控制器和辅助电路供电。

商品特性

可编程开关电池充电器设计
高速模拟PWM控制器（2 MHz工作频率）
与微控制器结合用于“智能”电源系统开发
峰值电流模式控制（MCP1631）
电压模式控制（MCP1631V）
高电压选项可在高达+16V输入下工作： - MCP1631HV电流模式 - MCP1631VHV电压模式
稳压输出电压选项：+5.0V或+3.3V，最大电流250 mA
外部振荡器输入设置开关频率和最大占空比限制
外部参考输入设置调节电压或电流
集成误差放大器、电池电流ISNS放大器、电池电压Vsns放大器
集成过压比较器
集成大电流低端MOSFET驱动器（1A峰值）
关断模式将静态电流（IQ）降至2.4 μA（典型值）
内部过温保护
欠压锁定（UVLO）
封装选项： - 4 mm x 4 mm 20引脚QFN（仅适用于MCP1631/MCP1631V） - 20引脚TSSOP（所有器件） - 20引脚SSOP（所有器件）

应用领域

高输入电压可编程开关电池充电器
支持多种化学体系：锂离子、镍氢、镍镉、智能和铅酸电池
LED照明应用
恒流SEPIC功率级设计
USB输入可编程开关电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	-
	输出电压	-
	输出电流	-
	开关频率	-
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	SEPIC
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
