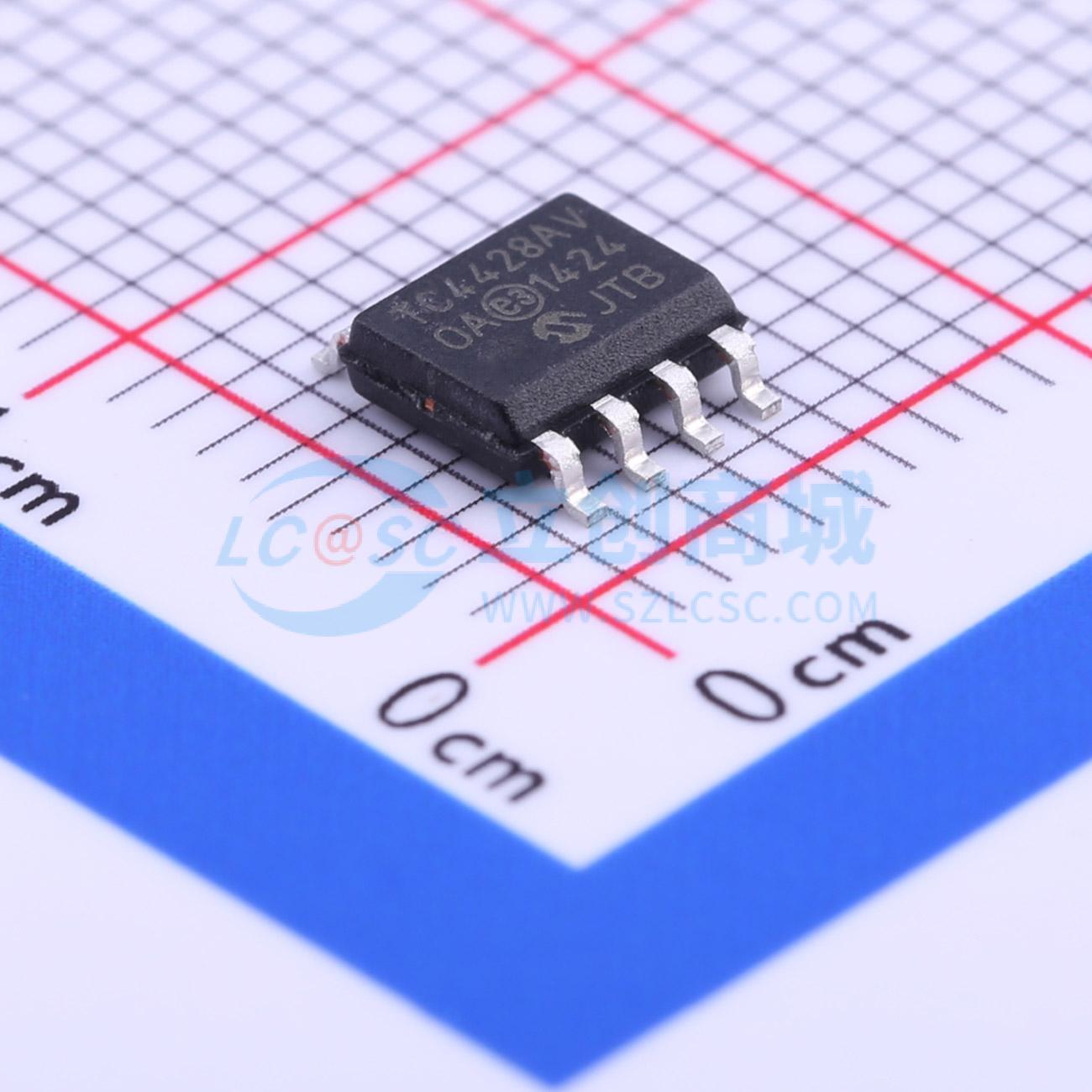

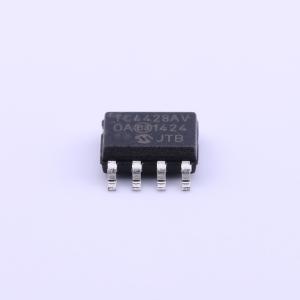

TC4428AVOA

品牌名称: MICROCHIP(美国微芯)
商品型号: TC4428AVOA
商品编号: C184397
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

TC4426A/TC4427A/TC4428A是早期TC4426/TC4427/TC4428系列MOSFET驱动器的改进版本。除了具有匹配的上升和下降时间外，TC4426A/TC4427A/TC4428A器件还具有匹配的前沿和后沿传播延迟时间。在电源和电压额定值范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们可以承受高达500 mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达2 kV的静电放电（ESD）保护。 TC4426A/TC4427A/TC4428A MOSFET驱动器能够在30 ns内轻松对1000 pF的栅极电容进行充电/放电。这些器件在导通和关断状态下都具有足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。

商品特性

高峰值输出电流：1.5A
宽输入电源电压工作范围：-4.5V至18V
高容性负载驱动能力：25 ns（典型值）内驱动1000 pF
短延迟时间：30 ns（典型值）
匹配的上升、下降和延迟时间
低电源电流：逻辑“1”输入时 - 1 mA（典型值）；逻辑“0”输入时 - 100 μA（典型值）
低输出阻抗：7Ω（典型值）
闩锁保护：可承受0.5A反向电流
输入可承受高达5V的负输入
静电放电（ESD）保护：2 kV
引脚与TC426/TC427/TC428和TC4426/TC4427/TC4428兼容
节省空间的8引脚MSOP和8引脚6x5 DFN-S封装

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(100个/管，最小起订量 10000 个)

个

起订量：10000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	特性	-
	工作温度	-40℃~+125℃@(Ta)
