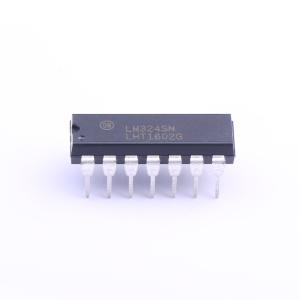

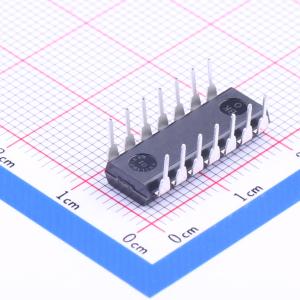

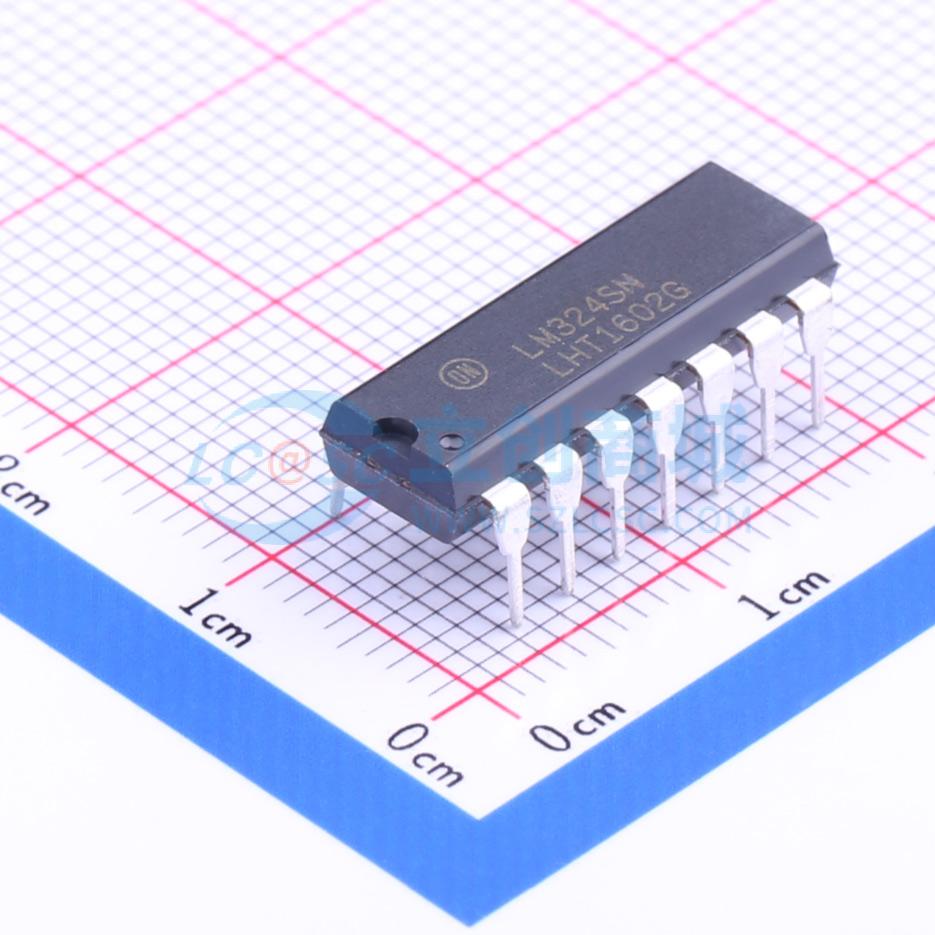

LM324SNG
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 输入偏置电流(Ib) | 90nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~32V |
商品概述
LM324S 和 LM2902S 是低成本、具有真正差分输入的四运放。在单电源应用中，它们相对于标准运算放大器类型具有几个明显的优势。共模输入范围包括负电源，因此在许多应用中无需外部偏置元件。输出电压范围也包括负电源电压。 LM324S 和 LM2902S 采用四个内部补偿的两级运算放大器制成。每个放大器的第一级由差分输入器件 Q20 和 Q18、输入缓冲晶体管 Q21 和 Q17 以及差分转单端转换器 Q3 和 Q4 组成。第一级不仅执行第一级增益功能，还执行电平转换和跨导降低功能。通过降低跨导，可以使用更小的补偿电容（仅 5.0 pF），从而节省芯片面积。跨导降低是通过分离 Q20 和 Q18 的集电极来实现的。该输入级的另一个特点是，在单电源工作时，输入共模范围可以包括负电源或地，而不会使输入器件或差分转单端转换器饱和。第二级由一个标准的电流源负载放大器级组成。 每个放大器由一个具有低温度系数的内部电压调节器偏置，因此每个放大器具有良好的温度特性和出色的电源抑制能力。
商品特性
- 输出短路保护
- 真正的差分输入级
- 单电源工作：3.0 V 至 32 V
- 每封装四个放大器
- 内部补偿
- 共模范围扩展至负电源
- 行业标准引脚排列
- 这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准
