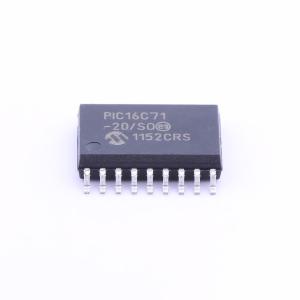

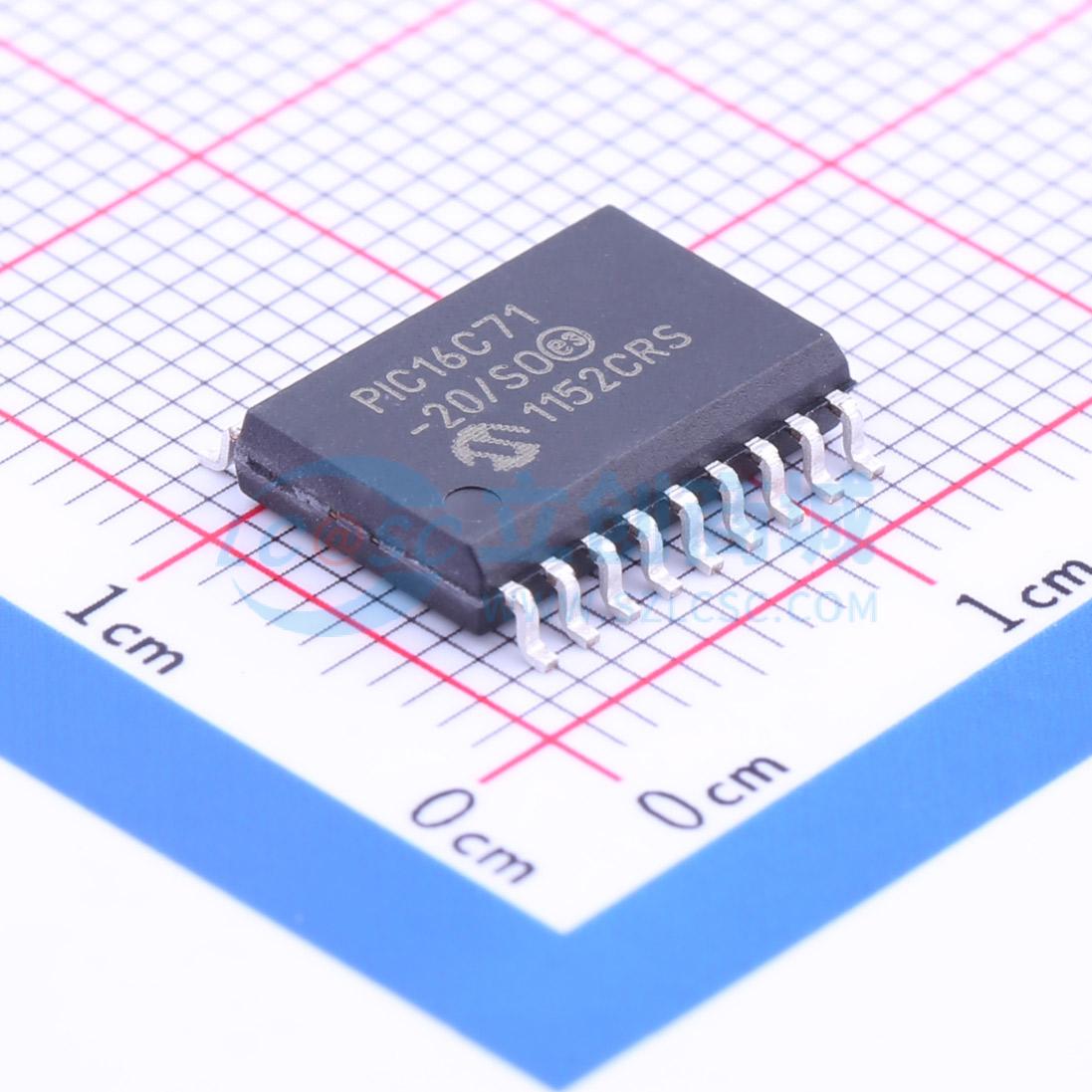

PIC16C71-20/SO

8位CMOS微控制器，带A/D转换器

描述

PIC16C71X 是一种低成本、高性能的CMOS全静态8位微控制器，带有集成的模数（A/D）转换器，属于PIC16CXX中档系列。所有PIC16/17微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心功能、八级深度堆栈以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许使用14位宽的指令字与独立的8位宽数据。两阶段指令流水线使得除了需要两个周期的程序分支外的所有指令都可以在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集合提供了一些用于实现极高性能的架构创新。PIC16CXX微控制器通常比同级别的其他8位微控制器实现了2:1的代码压缩率和4:1的速度提升。PIC16C710/71设备拥有36字节RAM，PIC16C711有68字节RAM，而PIC16C715则有128字节RAM。每种设备都有13个I/O引脚。此外，还提供了定时器/计数器。同时，还配备了一个4通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如恒温器控制、压力感应等。PIC16C71X系列具有减少外部组件的特殊功能，从而降低了成本，提高了系统可靠性，并减少了功耗。有四种振荡器选项：单引脚RC振荡器提供了一种低成本解决方案；LP振荡器最小化了功耗；XT是标准晶体振荡器；HS适用于高速晶体振荡器。SLEEP（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断及复位从SLEEP状态唤醒芯片。一个高度可靠的看门狗定时器，配有其自身的片上RC振荡器，可以防止软件锁死。UV可擦除CERDIP封装版本非常适合于代码开发，而成本效益高的一次性编程(OTP)版本适合任何批量生产。PIC16C71X系列非常适合从安全和远程传感器到家电控制和汽车的各种应用。EPROM技术使得应用程序定制（如发射器代码、电机速度、接收频率等）变得极其快速方便。小巧的封装使其成为对空间有限制的所有应用的理想选择。低成本、低功耗、高性能、易于使用以及I/O灵活性使PIC16C71X即使在以前未考虑使用微控制器的领域也非常通用（例如，定时功能、串行通信、捕捉比较、PWM功能以及协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C71-20/SO

商品编号

C184377

商品封装

SOIC-18-300mil​

包装方式

管装

商品毛重

0.795克(g)
