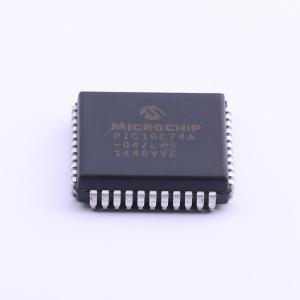

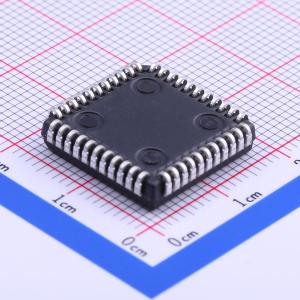

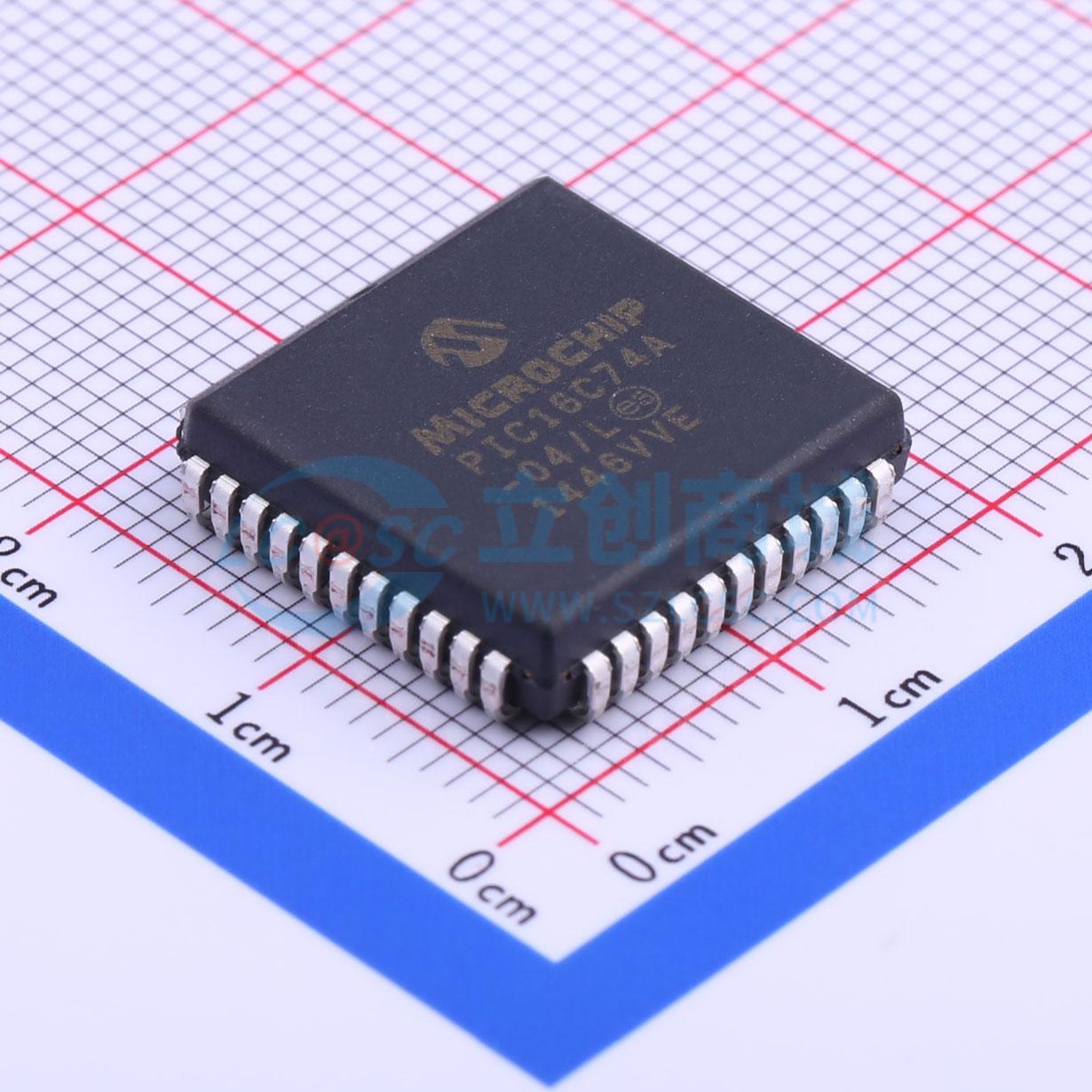

PIC16C74A-04/L

8位CMOS微控制器带A/D转换器

描述

PIC16C7X 是一种低成本、高性能的CMOS全静态8位微控制器系列，集成了模拟到数字（A/D）转换器，属于PIC16CXX中档系列。所有PIC16/17微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心特性、八级深度堆栈以及多个内部和外部中断源。哈佛架构中的独立指令和数据总线允许使用14位宽的指令字和8位宽的数据。两阶段指令流水线使得除程序分支需要两个周期外的所有指令都能在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集为实现非常高的性能提供了一些架构上的创新。PIC16CXX微控制器通常比同类其他8位微控制器实现了2:1的代码压缩和4:1的速度提升。PIC16C72拥有128字节的RAM和22个I/O引脚。此外还提供多种外设功能，包括三个定时器/计数器、一个捕获/比较/PWM模块和一个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连集成电路（I2C）总线。还提供了一个五通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，如恒温器控制、压力感应等。PIC16C73/73A设备拥有192字节的RAM，而PIC16C76则有368字节的RAM。每款设备都有22个I/O引脚。此外还提供多种外设功能，包括三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连集成电路（I2C）总线。通用同步异步收发器（USART）也称为串行通信接口或SCI。还提供了一个五通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，如恒温器控制、压力感应等。PIC16C74/74A设备拥有192字节的RAM，而PIC16C77则有368字节的RAM。每款设备都有33个I/O引脚。此外还提供多种外设功能，包括三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连集成电路（I2C）总线。通用同步异步收发器（USART）也称为串行通信接口或SCI。提供了一个8位并行从端口。还提供了一个八通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，如恒温器控制、压力感应等。PIC16C7X系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性并降低功耗。提供了四种振荡器选项，其中单引脚RC振荡器提供了一种低成本解决方案，LP振荡器最小化了功耗，XT是标准晶体振荡器，HS适用于高速晶体振荡器。SLEEP（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断及复位唤醒芯片。带有专用片上RC振荡器的高度可靠的看门狗定时器提供了防止软件锁定的保护。UV可擦除CERDIP封装版本非常适合代码开发，而成本效益高的一次性可编程（OTP）版本则适合任何批量生产。PIC16C7X系列非常适合从安全和远程传感器到家电控制和汽车应用等多种场合。EPROM技术使应用程序定制（如发射器代码、电机速度、接收频率等）变得极其快速方便。小巧的封装尺寸使该微控制器系列成为所有空间受限应用的理想选择。低成本、低功耗、高性能、易用性和I/O灵活性使PIC16C7X在以前未曾考虑使用微控制器的领域也非常灵活（例如定时功能、串行通信、捕获和比较、PWM功能以及协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C74A-04/L

商品编号

C184316

商品封装

PLCC-44(16.6x16.6)​

包装方式

管装

商品毛重

14.6克(g)
