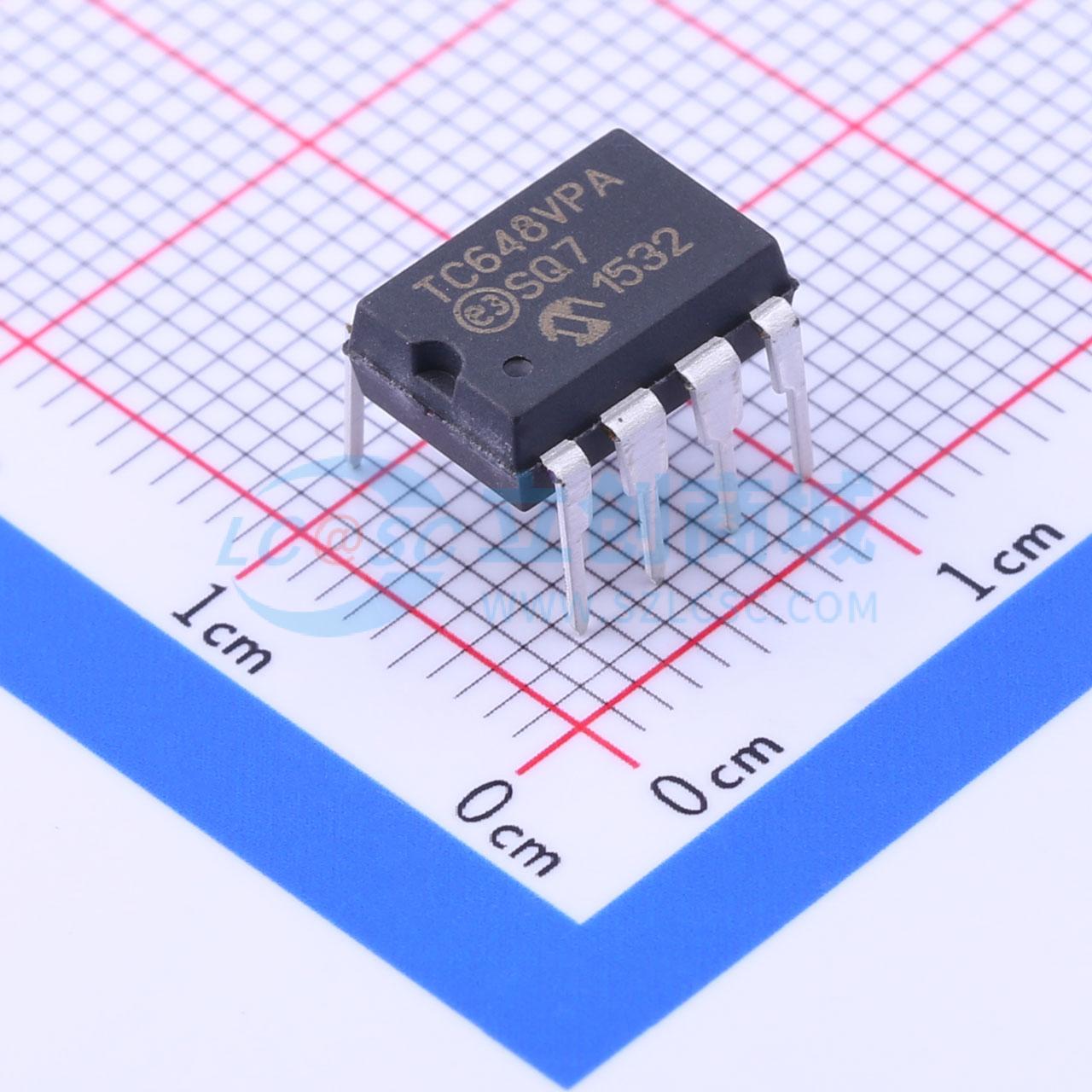

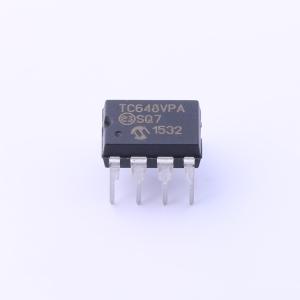

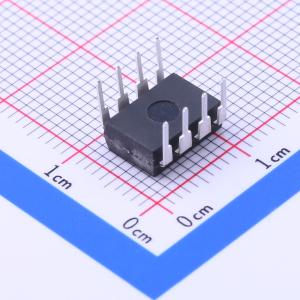

TC648VPA
TC648VPA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC648VPA
- 商品编号
- C184330
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
TC648是一款开关模式的风扇速度控制器，适用于无刷直流风扇。它采用脉冲宽度调制（PWM）实现与温度成比例的速度控制。连接到V_IN输入的热敏电阻（或其他电压输出温度传感器）可为0%至100%的PWM占空比提供1.25V至2.65V（典型值）的所需控制电压。TC648可配置为自动关机模式或最低速度模式。在自动关机模式下，当测量温度（V_IN）低于用户编程的最低设置（V_AS）时，风扇运行会自动暂停。当V_IN超过V_AS（加上迟滞）时，风扇会自动重启，并恢复比例速度控制。最低速度模式的操作与自动关机模式类似，不同之处在于，当测量温度较低时，风扇会以用户编程的最低设置运行。集成的启动定时器可确保在开机时以及从关机或自动关机模式恢复时电机可靠启动。 当PWM占空比达到100%时，过温故障输出（OTF）置位，表明可能出现热失控情况。 TC648提供8引脚塑料DIP、SOIC和MSOP封装，适用于工业和扩展商业温度范围。
商品特性
- 温度比例风扇速度，用于声学控制和延长风扇寿命
- 高效PWM风扇驱动
- 3.0V至5.5V电源范围： - 风扇电压与TC648电源电压无关 - 支持任何风扇电压
- 过温故障检测
- 适用于“绿色”系统的自动关机模式
- 支持低成本NTC/PTC热敏电阻
- 节省空间的8引脚MSOP封装
应用领域
- 电源
- 计算机
- 便携式计算机
- 电信设备
- UPS、功率放大器
- 通用风扇速度控制
