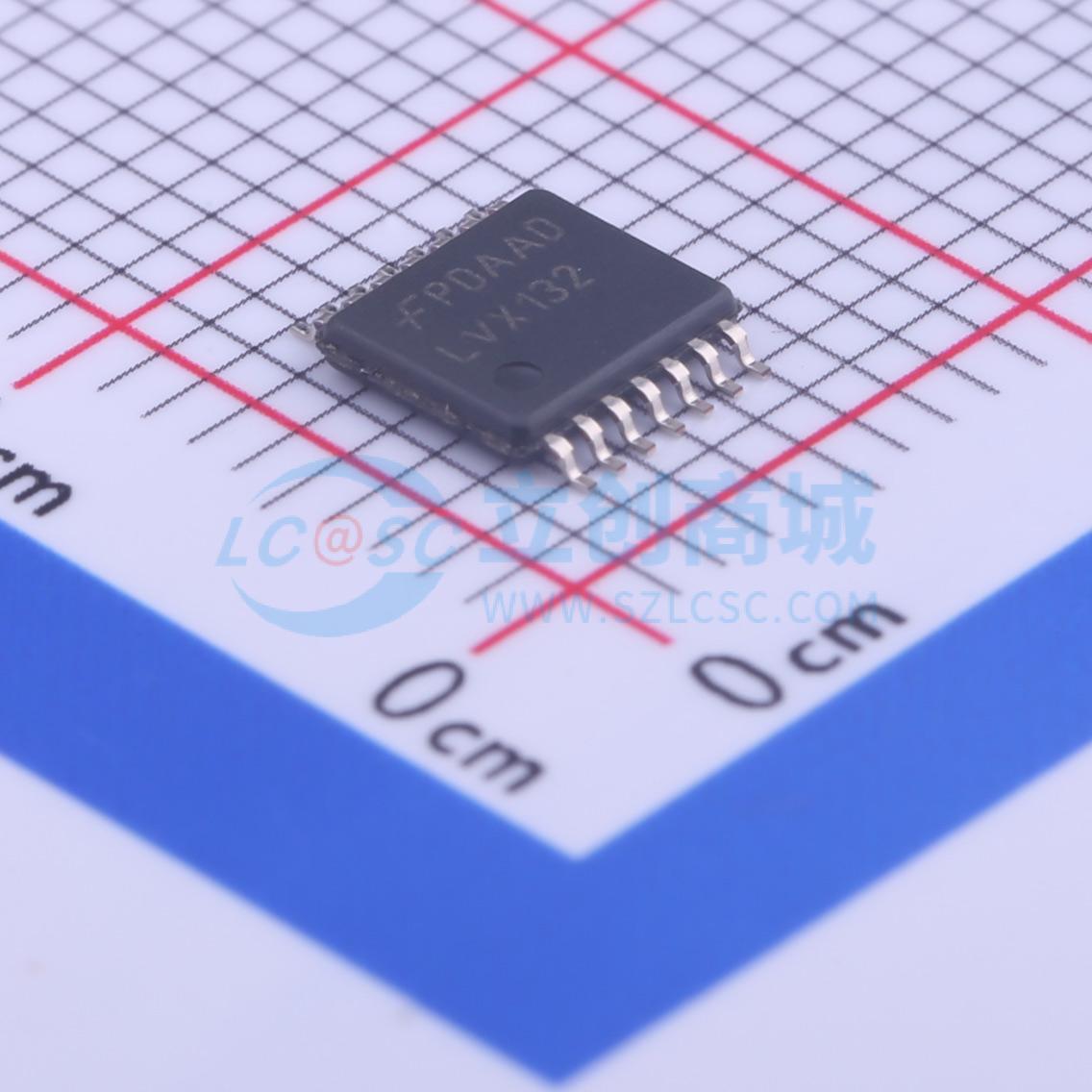

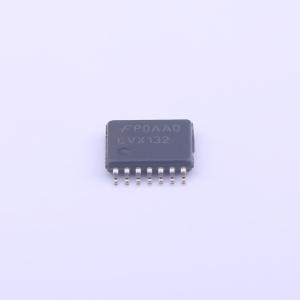

温馨提醒：图片仅供参考，商品以实物为准
74LVX132MTCX
低压四路2输入与非施密特触发器
- 描述
- LVX132包含四个2输入施密特触发器“与非”门。 引脚配置和功能与LVX00相同，但输入在正向与负向输入阈值之间存在滞后现象，该现象能够缓慢地将输入信号转换为界限清晰、无抖动的输出信号，从而提供比传统门电路更大的噪声容限。 输入容许电压达7V，允许5V系统到3V系统的连接。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74LVX132MTCX
- 商品编号
- C184352
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV | |
| 输出高电平(VOH) | 2.48V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74LVX系列 | |
| 传播延迟(tpd) | 15.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
