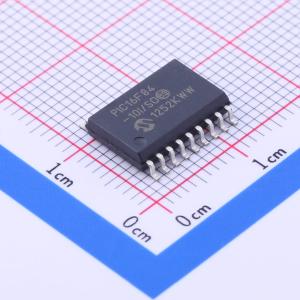

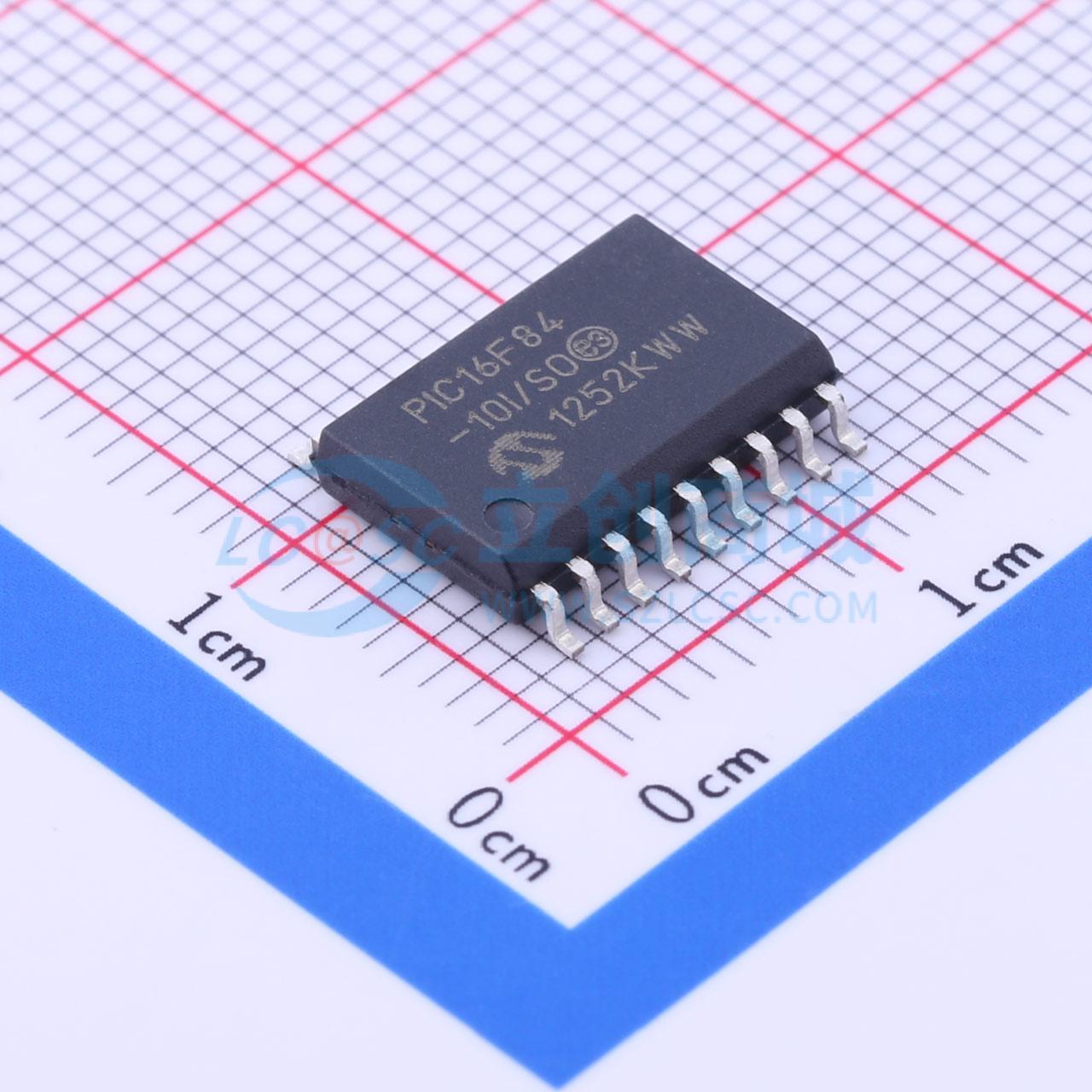

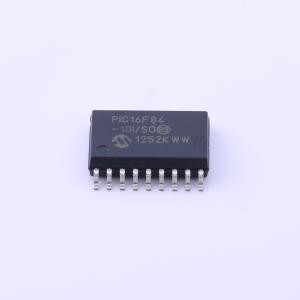

PIC16F84-10I/SO

PIC16F8X 是 PIC16CXX 系列低成本、高性能、CMOS、全静态 8 位微控制器中的一个组。该组包含以下设备：

• PIC16F83
• PIC16F84
• PIC16CR83
• PIC16CR84

所有 PIC 微控制器都采用先进的 RISC 架构。PIC16F8X 设备具有增强的核心功能、八级深度堆栈和多个内部和外部中断源。哈佛架构的独立指令和数据总线允许使用 14 位宽的指令字和独立的 8 位宽数据总线。两阶段指令流水线允许所有指令在一个周期内执行，除了程序分支（需要两个周期）。共有 35 条指令（精简指令集）可用。此外，大量寄存器用于实现非常高的性能水平。

PIC16F8X 微控制器通常可实现 2:1 的代码压缩，并且在 20 MHz 时比同类其他 8 位微控制器的速度提高达 4:1。

PIC16F8X 最多有 68 字节的 RAM、64 字节的数据 EEPROM 存储器和 13 个 I/O 引脚。还提供了一个定时器/计数器。

PIC16CXX 系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性和降低功耗。有四种振荡器选项，其中单引脚 RC 振荡器提供低成本解决方案，LP 振荡器最小化功耗，XT 是标准晶体振荡器，HS 用于高速晶体振荡器。SLEEP（掉电）模式提供节能。用户可以通过多种外部和内部中断及复位从休眠状态唤醒芯片。

带有片上 RC 振荡器的高度可靠的看门狗定时器提供了防止软件锁定的保护。

具有闪存程序存储器的设备允许在原型设计和生产中使用相同的设备封装。在线重编程功能允许在不移除设备的情况下更新代码。这在许多应用开发中非常有用，特别是在设备不易访问但原型可能需要代码更新的情况下。这对于远程应用也非常有用，这些应用可能需要更新代码（例如费率信息）。

表 1-1 列出了 PIC16F8X 的特性。图 3-1 显示了 PIC16F8X 的简化框图。

PIC16F8X 完美适用于从高速汽车和家电电机控制到低功耗远程传感器、电子锁、安全设备和智能卡等各种应用。闪存/EEPROM 技术使应用程序程序（发射器代码、电机速度、接收频率、安全代码等）的定制变得极其快速和方便。小巧的封装使该系列微控制器非常适合所有空间受限的应用。低成本、低功耗、高性能、易用性和 I/O 灵活性使 PIC16F8X 在以前未考虑使用微控制器的领域也非常通用（例如，定时器功能；串行通信；捕获、比较和 PWM 功能；以及协处理器应用）。

通过两个引脚进行的串行在线编程功能提供了在完成组装和测试后定制产品的灵活性。此功能可用于产品序列化、存储校准数据或在发货前将当前固件编程到设备中。
