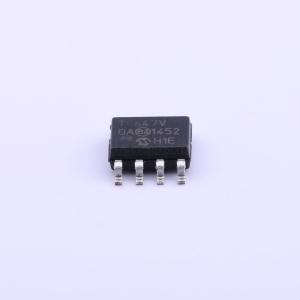

TC647VOA

无刷直流BLDC电机驱动芯片 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: TC647VOA
商品编号: C184181
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

TC647是一款开关模式的风扇速度控制器，用于无刷直流风扇。通过脉冲宽度调制（PWM）实现与温度成比例的速度控制。连接到V_IN的热敏电阻（或其他电压输出温度传感器）可为0%至100%的PWM占空比提供1.25V至2.65V（典型值）的所需控制电压。最低风扇速度通过V_MIN输入上的简单电阻分压器设置。集成的启动定时器可确保在开机、退出关断模式或出现瞬态故障后电机可靠启动。将V_MIN（引脚3）置为逻辑低电平可使风扇关断。 TC647还采用了专有的FanSense™技术，以提高系统可靠性。在风扇正常运行时，SENSE（引脚5）会出现脉冲序列。缺失脉冲检测器会在风扇运行期间监测该引脚。如果风扇停转、断路或未连接，TC647会触发其启动定时器一次。如果故障持续存在，FAULT输出将变为低电平，并且器件将锁定在关断模式。 TC647提供8引脚塑料DIP、SOIC和MSOP封装，有工业级和扩展商业级温度范围可选。

商品特性

与温度成比例的风扇速度，用于声学控制并延长风扇寿命
高效的PWM风扇驱动
3.0V至5.5V电源范围：- 风扇电压与TC647电源电压无关 - 支持任何风扇电压
FanSense™技术故障检测电路，可防止风扇故障并有助于系统测试
适用于“绿色”系统的关断模式
支持低成本NTC/PTC热敏电阻
节省空间的8引脚MSOP封装

应用领域

电源
个人计算机
文件服务器
电信设备
不间断电源、功率放大器
通用风扇速度控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	工作电压	-
