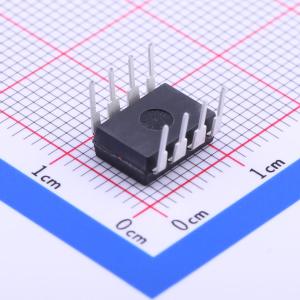

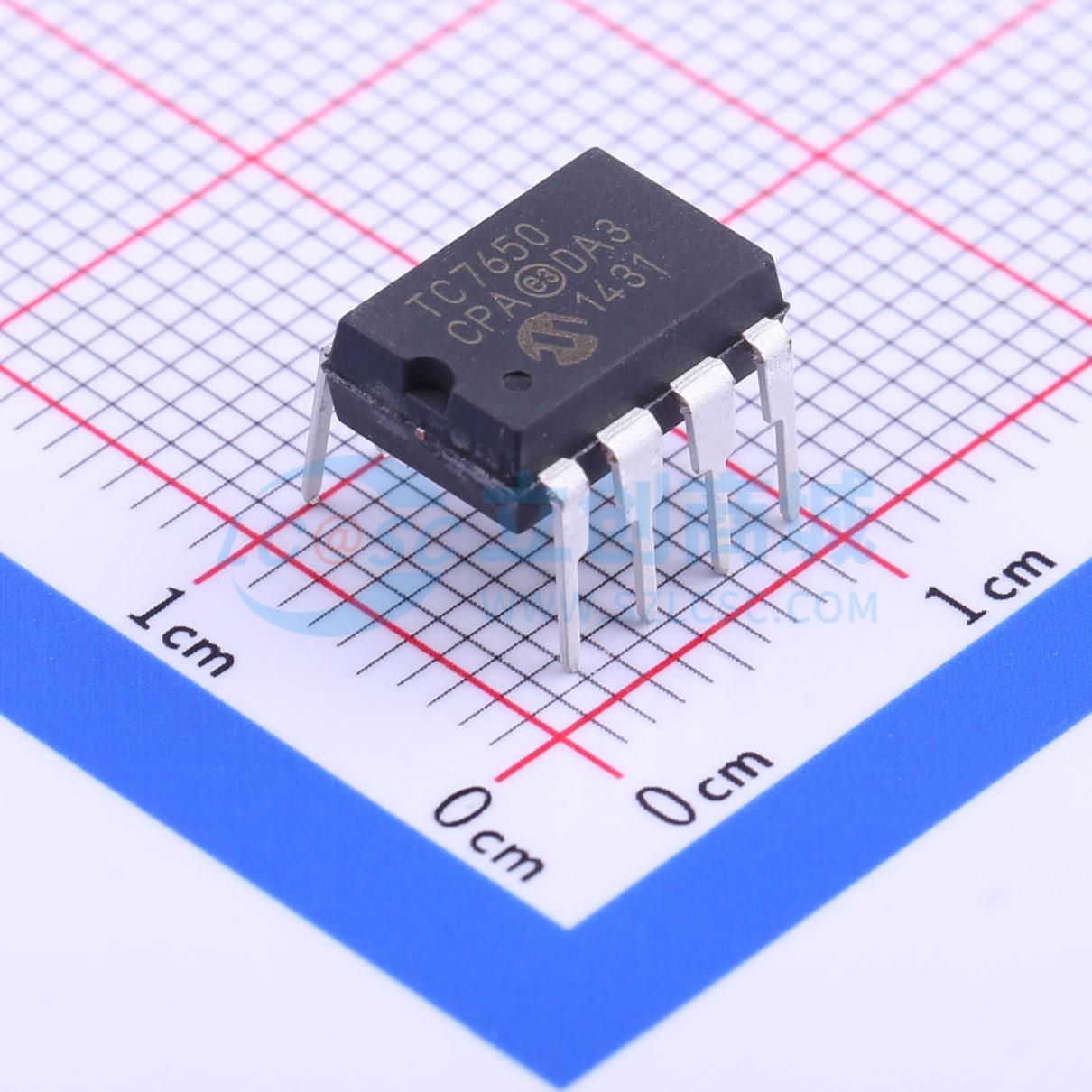

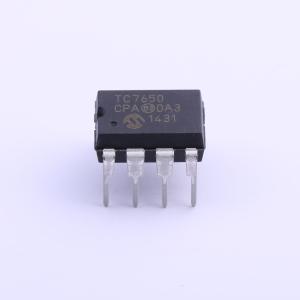

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 1.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压(Vos) | 700nV | |
| 压摆率(SR) | 2.5V/us | |
| 轨到轨 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
TC7650 CMOS斩波稳定运算放大器实际上消除了系统误差计算中的失调电压误差项。例如，5μV的最大VOS规格比行业标准OP07E提高了15倍。50nV/°C的失调漂移规格比OP07E低25倍以上。性能的提升消除了VOS微调程序、电位器的定期调整以及微调器损坏导致的可靠性问题。 TC7650的性能优势是在不增加激光或“齐纳击穿”VOS微调技术带来的额外制造复杂性和成本的情况下实现的。 TC7650的调零方案可同时校正直流VOS误差和随温度变化的VOS漂移误差。调零放大器交替校正自身的VOS误差和主放大器的VOS误差。失调调零电压存储在两个用户提供的外部电容器上。这些电容器连接到内部放大器的VOS调零点。主放大器的输入信号从不切换。TC7650输出端不存在开关尖峰。 14引脚双列直插式封装（DIP）有一个外部振荡器输入，用于驱动调零电路，以实现最佳噪声性能。8引脚和14引脚的DIP均有输出电压钳位电路，以缩短过载恢复时间。
商品特性
- 低输入失调电压：典型值0.7μV
- 低输入失调电压漂移：最大值0.05μV/°C
- 低输入偏置电流：最大值10pA
- 高阻抗差分CMOS输入：10^12Ω
- 高开环电压增益：最小值120dB
- 低输入噪声电压：2.0μVp-p
- 高转换速率：2.5V/μsec
- 低功耗运行：20mW
- 输出钳位可缩短恢复时间
- 内部补偿，可实现稳定的单位增益运行
- 可直接替代ICL7650
- 提供8引脚塑料DIP和14引脚塑料DIP封装
应用领域
- 仪器仪表
- 医疗仪器
- 嵌入式控制
- 温度传感器放大器
- 应变计放大器
