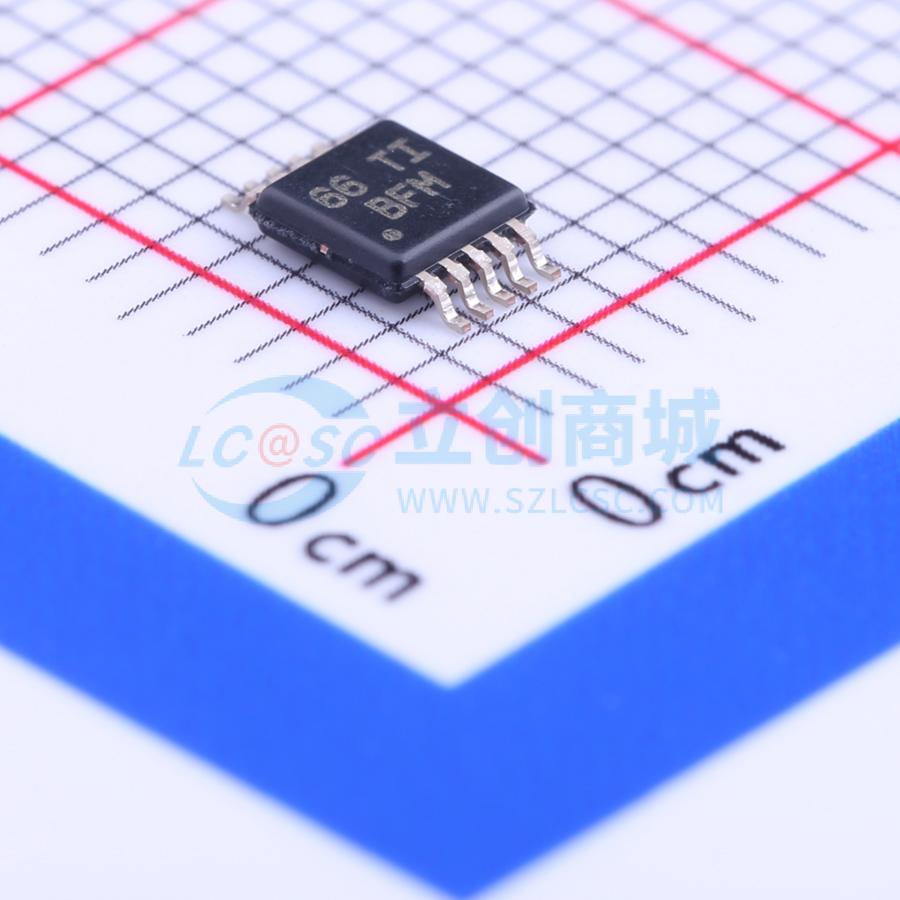

温馨提醒：图片仅供参考，商品以实物为准
TPS62050DGSR
高效800mA同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62050是一款高效的同步降压DC-DC转换器,适用于由1-2节锂离子电池或3-5节镍镉、镍氢或碱性电池供电的系统。该转换器具有高达95%的效率,典型静态电流为12 μA,输入电压范围为2.7 V至10 V,可调输出电压范围为0.7 V至6 V。该转换器支持外部时钟同步,最高可达1.2MHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62050DGSR
- 商品编号
- C128604
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~10V | |
| 输出电压 | 700mV~6V | |
| 输出电流 | 800mA | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 12uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
高效同步降压转换器，效率高达95%。12 μA静态电流（典型值）。2.7V至10V工作输入电压范围。可调输出电压范围：0.7V至6V。提供固定输出电压选项：1.5V、1.8V和3.3V。可与外部时钟同步：最高可达1.2MHz。在节能模式下，在宽负载电流范围内保持高效率。最大占空比为100%，以实现最低压差。在强制固定频率PWM操作模式下低噪声运行。内部软启动。过温保护和过流保护。采用10引脚微型小外形封装MSOP。
应用领域
- 手机
- 组织者
- PDA
- 手持式PC
- 低功耗DSP供应
- 数码相机
- 硬盘
