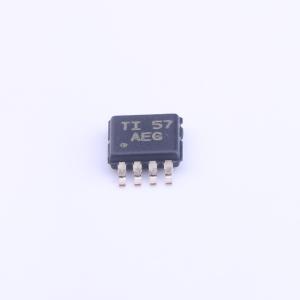

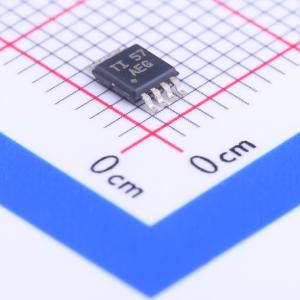

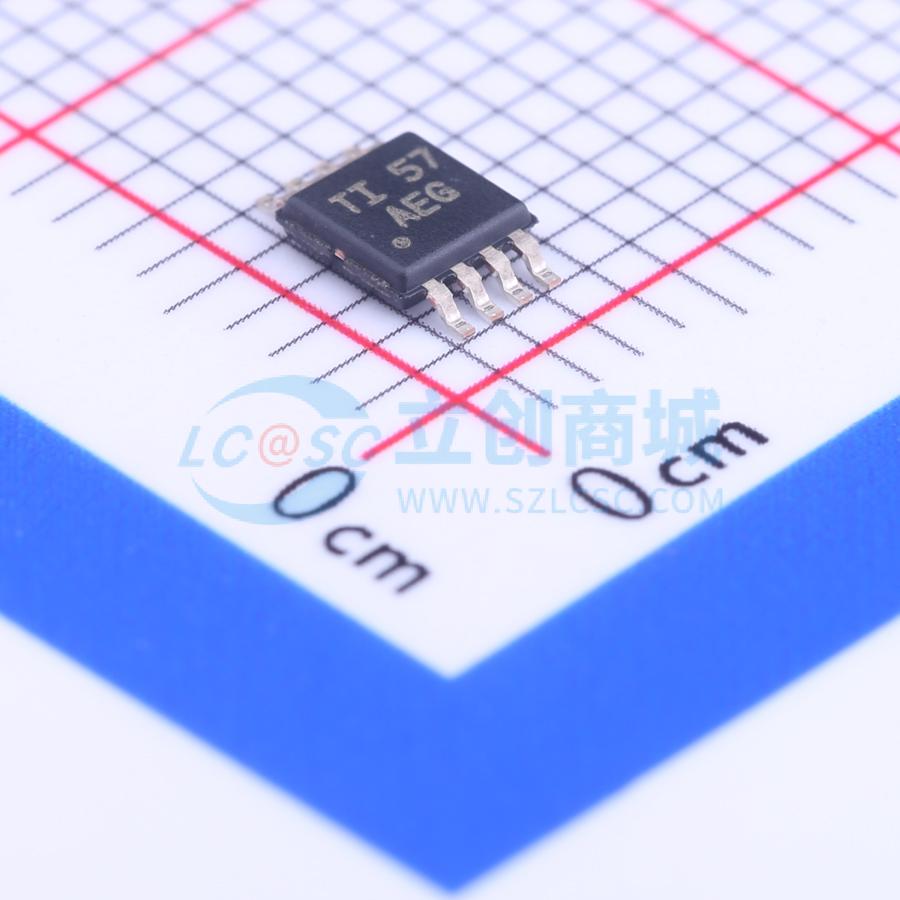

温馨提醒：图片仅供参考，商品以实物为准

TPA0211DGNR

单声道AB类音频功率放大器

描述: TPA0211 2W 单声道模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA0211DGNR
商品编号: C128605
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

TPA0211是一款2W单声道桥接负载（BTL）放大器，旨在驱动低至4Ω阻抗的扬声器。该器件非常适合小型无线通信设备、笔记本电脑、个人数字助理（PDA）以及任何需要单声道扬声器和立体声耳机的场合。在5V电源供电时，TPA0211可向4Ω扬声器提供2W功率。输入级的增益由用户选择的输入电阻和一个50kΩ的内部反馈电阻设定（AV = -RF/RI）。功率级在单端（SE）模式下内部配置为增益-1.25V/V，在BTL模式下为-2.5V/V。因此，放大器在SE模式下的总增益为-62.5kΩ/R1，在BTL模式下为-125kΩ/R1。输入端子为高阻抗CMOS输入，可用作求和节点。 TPA0211采用8引脚热增强型MSOP-PowerPAD封装（DGN），工作环境温度范围为-40℃至85℃。

商品特性

5V电源供电时，向4Ω负载提供2W功率
3V电源供电时，向4Ω负载提供0.6W功率
宽电源兼容性：3V至5V
低电源电流：
- 5V时典型值为4mA
- 3V时典型值为4mA
关断控制：典型值为1μA
关断引脚与TTL兼容
工作温度范围：-40℃至85℃
节省空间的热增强型MSOP PowerPAD封装

应用领域

无线通信设备
笔记本电脑
个人数字助理（PDA）
其他小型便携式音频设备

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	2Wx1@4Ω；92mWx1@32Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.2%

	属性	参数值
	静态电流(Iq)	4mA
	工作温度	-40℃~+85℃
	信噪比	93dB
	输入类型	单端
	电源纹波抑制比(PSRR)	58dB
