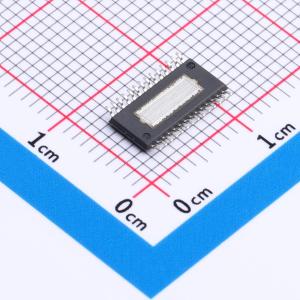

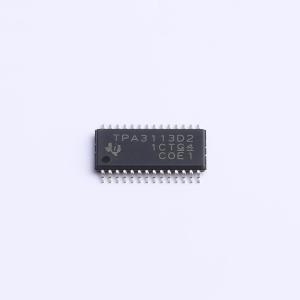

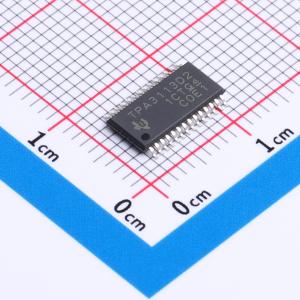

TPA3113D2PWPR
6W 无滤波立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3113D2 6W 立体声、12W 单声道、8 至 26V、模拟输入 D 级音频放大器，带 SpeakerGuard™
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3113D2PWPR
- 商品编号
- C128608
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 6Wx2@8Ω | |
| 工作电压 | 8V~26V | |
| 总谐波失真+噪声(THD+N) | 0.07% | |
| 静态电流(Iq) | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -70dB | |
| 效率 | 87% | |
| 输入通道数 | 2对差分输入 |
商品概述
TPA3113D2是一款6W（每通道）高效D类音频功率放大器，用于驱动桥接立体声扬声器。先进的电磁干扰抑制技术可在输出端使用低成本铁氧体磁珠滤波器，同时满足电磁兼容性要求。SpeakerGuard™扬声器保护电路包括可调功率限制器和直流检测电路。可调功率限制器允许用户设置一个低于芯片电源的虚拟电压轨，以限制通过扬声器的电流量。直流检测电路可测量PWM信号的频率和幅度，若输入电容损坏或输入存在短路，将关闭输出级。 TPA3113D2可驱动低至4Ω的立体声扬声器。TPA3113D2效率高达87%，播放音乐时无需外部散热片。 输出端还具备针对接地、VCC短路以及输出端之间短路的全面保护功能。短路保护和热保护具备自动恢复特性。
商品特性
- 10V电源供电，10%总谐波失真加噪声时，每通道向8Ω负载输出6W功率
- 10V电源供电，10%总谐波失真加噪声时，向4Ω单声道负载输出12W功率
- 87%高效D类工作模式，无需散热片
- 宽电源电压范围，可在8V至26V电压下工作
- 无滤波器工作模式
- SpeakerGuard™扬声器保护，包括可调功率限制器和直流保护
- 直通式引脚排列，便于电路板布局
- 强大的引脚间短路保护和热保护，具备自动恢复选项
- 出色的总谐波失真加噪声指标和无噗声性能
- 四种可选固定增益设置
- 差分输入
应用领域
- 电视
- 消费音频设备
- 显示器
