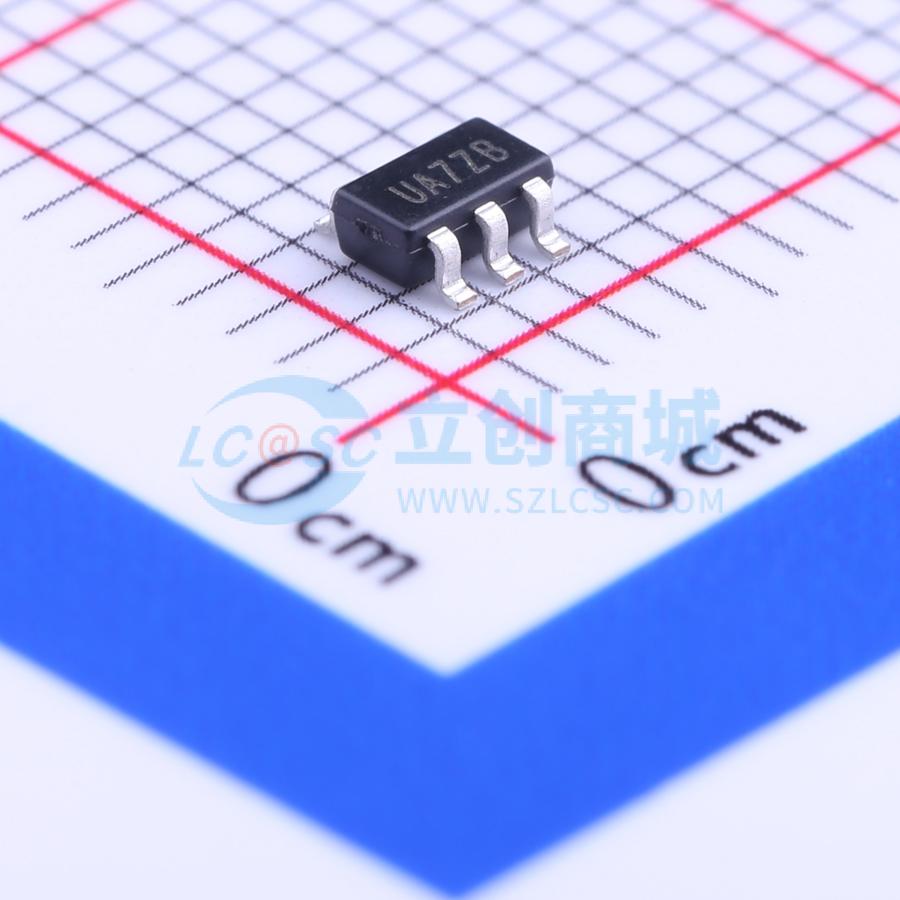

温馨提醒：图片仅供参考，商品以实物为准

AP2280-1WG-7

单通道压摆率可控负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2280压摆率控制型负载开关是一款单P沟道MOSFET功率开关，专为高端负载切换或配电应用而设计。该MOSFET在5V电压下的典型导通电阻RDS(ON)为80mΩ，可在低正向压降的情况下提高负载电流处理能力。该器件的导通压摆率由内部控制，以降低导通浪涌电流
品牌名称: DIODES(美台)
商品型号: AP2280-1WG-7
商品编号: C128637
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

AP2280 slew rate controlled 负载开关是一款专为高端负载切换或电源分配应用设计的单P沟道MOSFET电源开关。该MOSFET在5V时的典型RDS(ON)为80mΩ，允许增加负载电流处理能力并保持较低的正向电压降。设备的开启slew rate由内部控制，以减少开启时的浪涌电流。

AP2280负载开关设计工作电压范围为1.5V至6.0V，使其非常适合1.8V、2.5V、3.3V和5V系统。典型的静态电源电流仅为0.004μA，这使其成为对功耗有严格要求的电池供电分配系统的理想选择。

商品特性

宽输入电压范围：1.5V – 6V
低 RDS(ON)：典型值 80mΩ @ 5V
受控的导通 slew rate
AP2280-1：100us 导通上升时间
AP2280-2：1ms 导通上升时间
非常低的导通静态电流：<< 1uA
快速负载放电引脚
温度范围 -40°C 至 85°C
SOT25 和 DFN2018-6：采用“绿色”模塑化合物（无 Br、Sb），符合无铅/ RoHS 标准

应用领域

智能手机
个人数字助理(PDA)
手机
GPS导航仪
蓝牙耳机
个人媒体播放器/MP4笔记本和个人电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.5V~6V
	导通电阻	80mΩ
	工作温度	-40℃~+85℃
