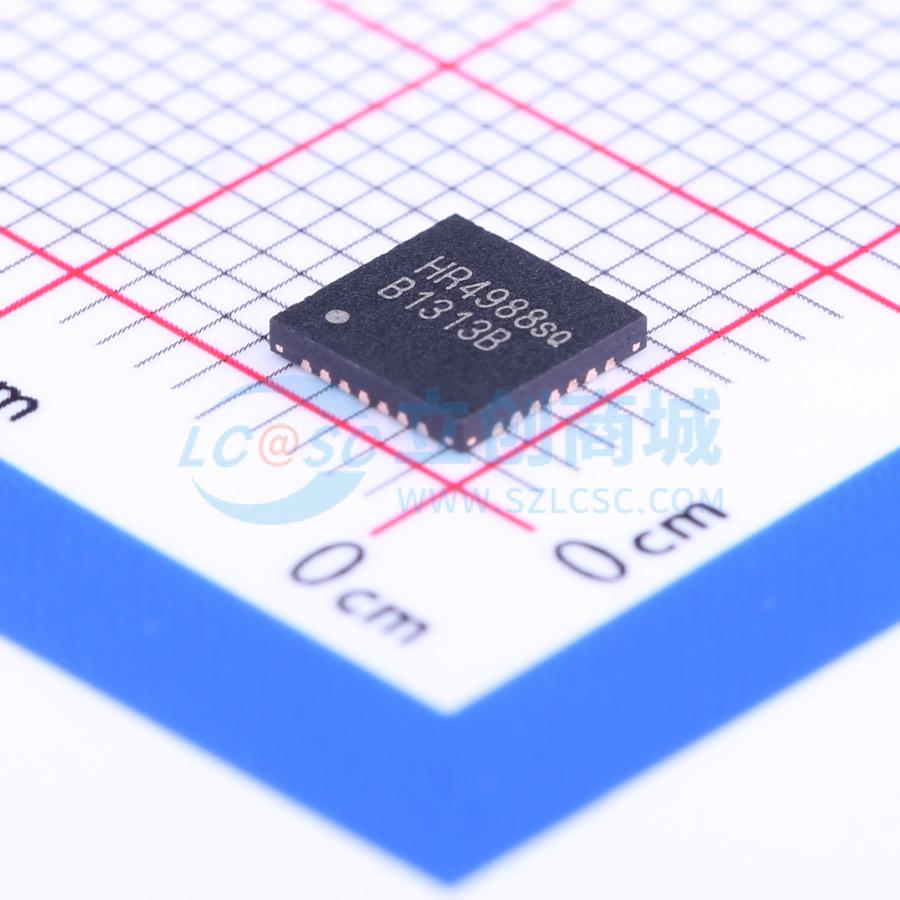

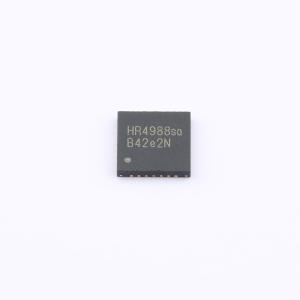

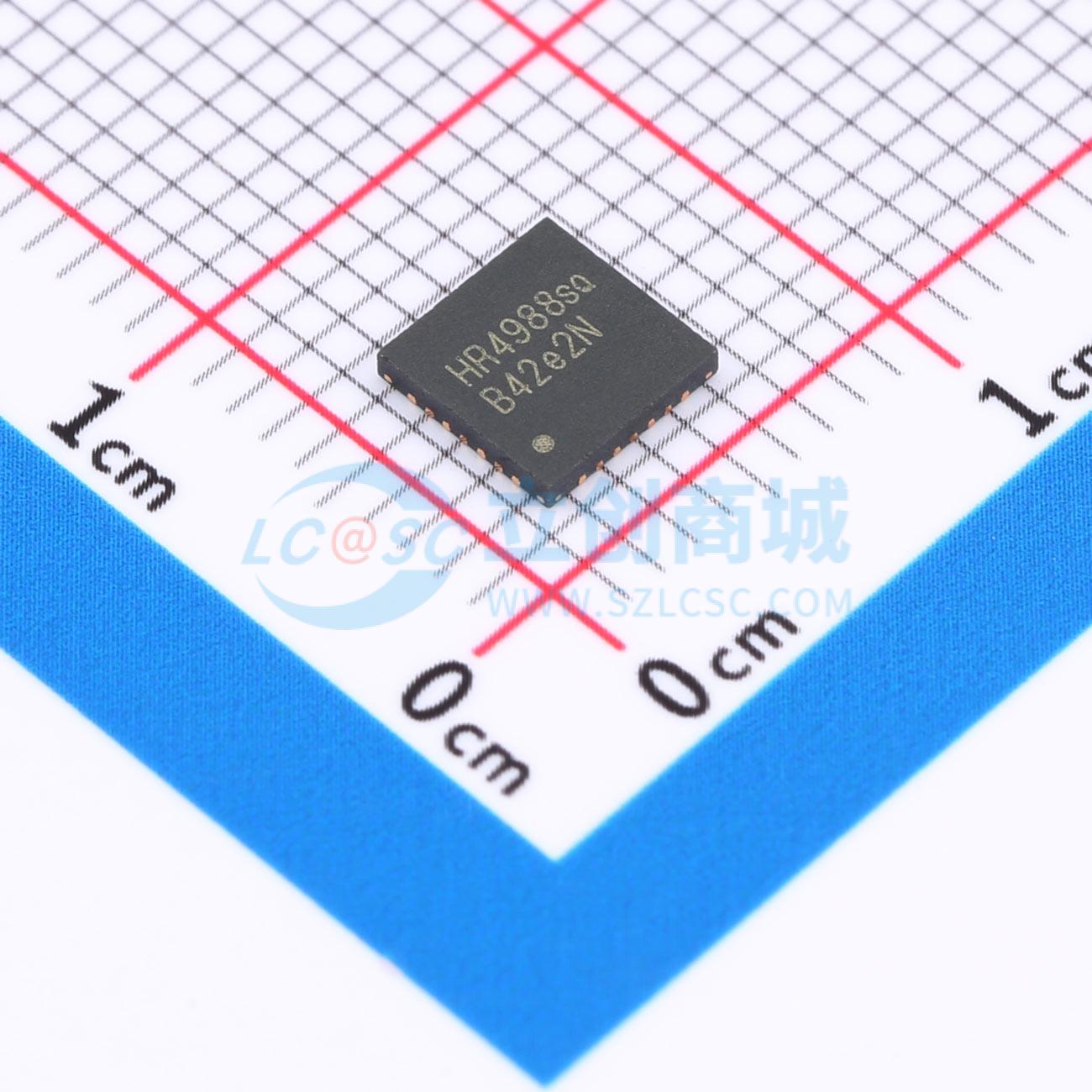

HR4988E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HR4988是一款内部集成了译码器的微特步进电机驱动器，能使双极步进电机以全、半、1/4、1/8、1/16步进模式工作。步进模式由逻辑输入管脚MSx选择。其输出驱动能力达到32V和 ±2A。
品牌名称: 嘉兴禾润
商品型号: HR4988E
商品编号: C128662

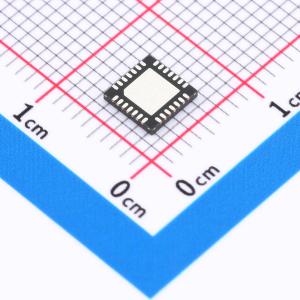

商品封装: QFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.113克(g)

商品参数

商品概述

HR4988是一款内部集成了译码器的微特步进电机驱动器，能使双极步进电机以全、半、1/4、1/8、1/16步进模式工作。步进模式由逻辑输入管脚MSx选择。其输出驱动能力达到32V和 ±2A。译码器是HR4988易于使用的关键。通过STEP管脚输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口，使其更适于没有复杂的微处理器或微处理器负担过重的场合。在步进操作期间，HR4988的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下，器件初始经过一段时间的快衰减后，将切换至慢衰减模式直至固定衰减时间结束。混合衰减模式控制不但降低了电机工作时产生的噪声，还增加了步进的准确性，同时减小了系统的功耗。内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞的过热保护、欠压锁定及过流保护。不需要特别的上电时序。 HR4988目前提供带有裸露焊盘的QFN28封装，能有效改善散热性能，且是无铅产品，符合环保标准。

商品特性

低导通电阻RDS(ON)，640mΩ (HS + LS)
自动检测和选择电流衰减模式
支持电流慢衰减和混合衰减模式
同步整流功能降低功耗
内部欠压锁定
过流保护
兼容3.3V和5V逻辑电平
过热关断电路
对地短路保护
负载短路保护
最高支持16细分

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	输出电流	1.6A
	步长细分	1；8；2；16；4

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	640mΩ
	工作温度	-40℃~+85℃
