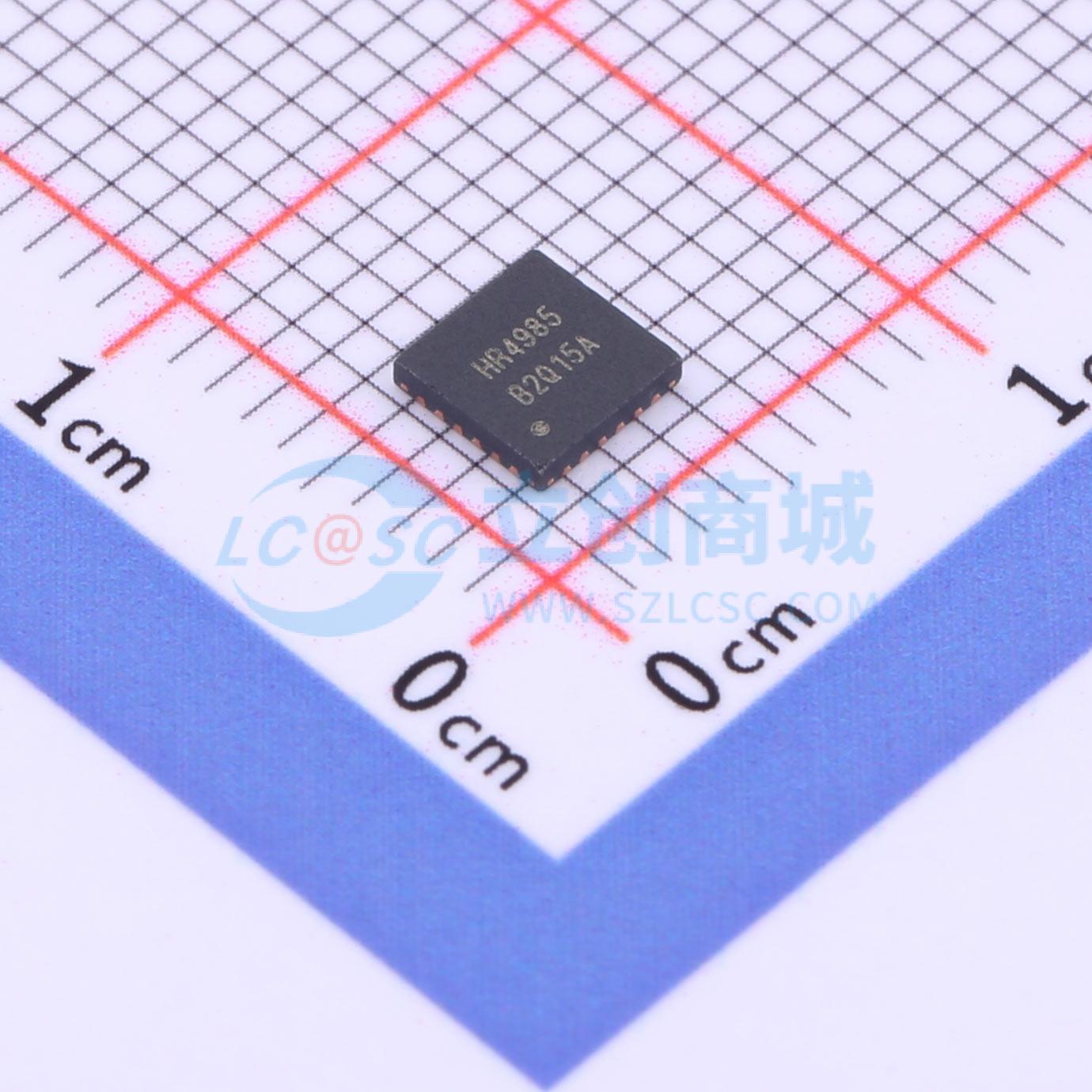

HR4985
HR4985
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动芯片
- 品牌名称
- 嘉兴禾润
- 商品型号
- HR4985
- 商品编号
- C128664
- 商品封装
- VFQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 输出电流 | 1A | |
| 步长细分 | 8；2；1；4 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1.4Ω | |
| 工作温度 | -20℃~+85℃ |
商品概述
HR4985是一种便于使用的内部集成了译码器的微特步进电机驱动器。其设计为能使双极步进电机以全、半、1/4和1/8步进模式工作。步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±1A。HR4985包含一个工作在慢衰或混合衰减模式的固定关闭时间的电流调节器。 译码器是HR4985易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。 在步进操作期间，HR4985的内部电路可以自动的控制其PWM操作工作在快、慢及混合衰减模式。在混合衰减模式下，器件初始经过一段时间的快衰减后，将切换至慢衰减模式直至固定关闭时间结束。混合衰减模式控制不但降低了电机工作时产生的噪声，还增加了步进的准确性，同时减小了系统的功耗。 内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞额过热保护、欠压锁定及过流保护。不需要特别的上电时序。 HR4985目前提供一种贴片封装：带有裸露焊盘的QFN - 24封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀。
商品特性
- 低导通电阻RDS(ON)
- 自动检测并选择电流衰减模式
- 支持慢衰减和混合衰减模式
- 降低功耗的同步整流功能
- 内部欠压锁定
- 过流保护
- 兼容3.3V和5V逻辑电平
- QFN封装
- 过热关断电路
- 对地短路保护
- 负载短路保护
- 低电流睡眠模式，<10uA
