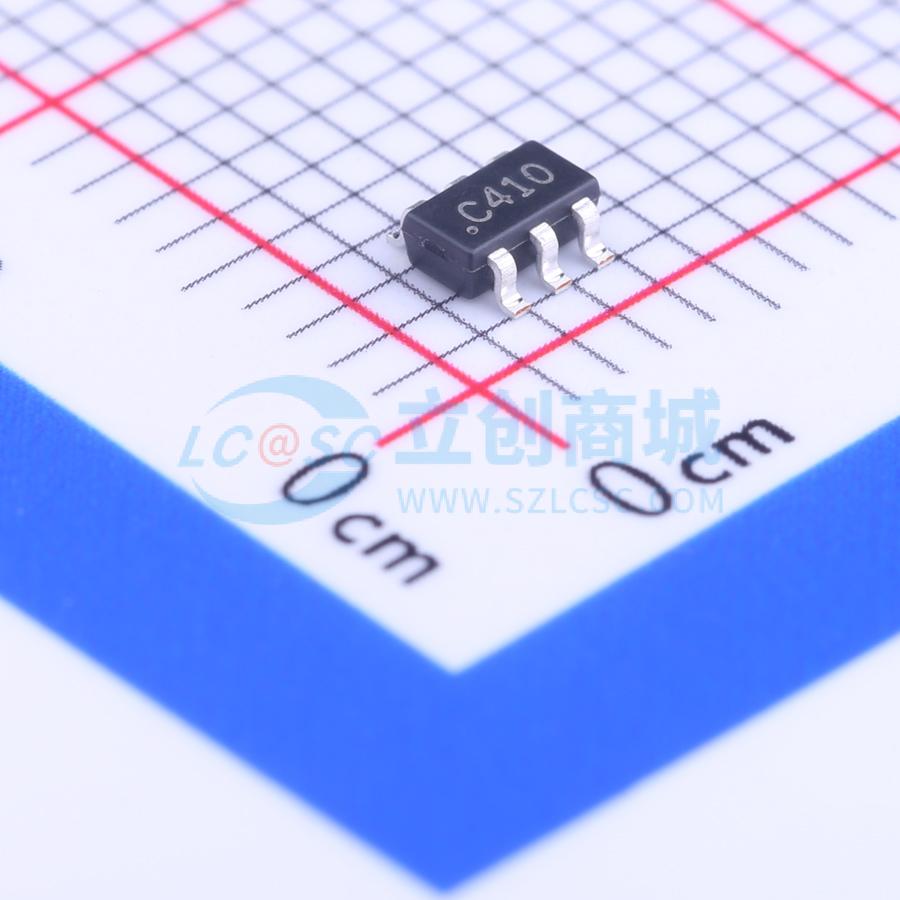

温馨提醒：图片仅供参考，商品以实物为准

ZXSC410E6TA

DC-DC升压开关控制器

SMT扩展库PCB免费打样

描述: ZXSC410/420/440 是直流 - 直流升压控制器。其宽输入电压范围使其适用于多种电池配置，包括单节锂离子电池和 2 至 3 节碱性电池/镍镉电池/镍氢电池。使用高增益的 Diodes Zetex 品牌开关 NPN 晶体管，可根据晶体管实现高电压升压比和/或高输出电流
品牌名称: DIODES(美台)
商品型号: ZXSC410E6TA
商品编号: C128641
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

ZxSC410/420/440 是 DC-DC 升压控制器。它们的宽输入电压范围使其适用于多种电池配置，包括单个锂离子电池和2到3个碱性/NiCd/NiMH电池。使用高增益二极管Zetex品牌的开关npn晶体管可以实现高压升压比和/或高输出电流，具体取决于所使用的晶体管。ZxSC410/440具有关断功能，该功能也可用于某些调光功能。ZxSC420/440 包含一个调节结束标志，可用于指示稳压器不再能够维持稳压输出电压/电流或已达到所需的电流/电压。ZxSC440 结合了 ZxSC410 和 ZxSC420 的特点于一体。

应用领域

便携式电池产品的系统电源
LCD偏置局部电压转换
高亮度LED驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.65V~8V
	输出电压	-
	输出电流	300mA
	开关频率	1.7kHz~200kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
