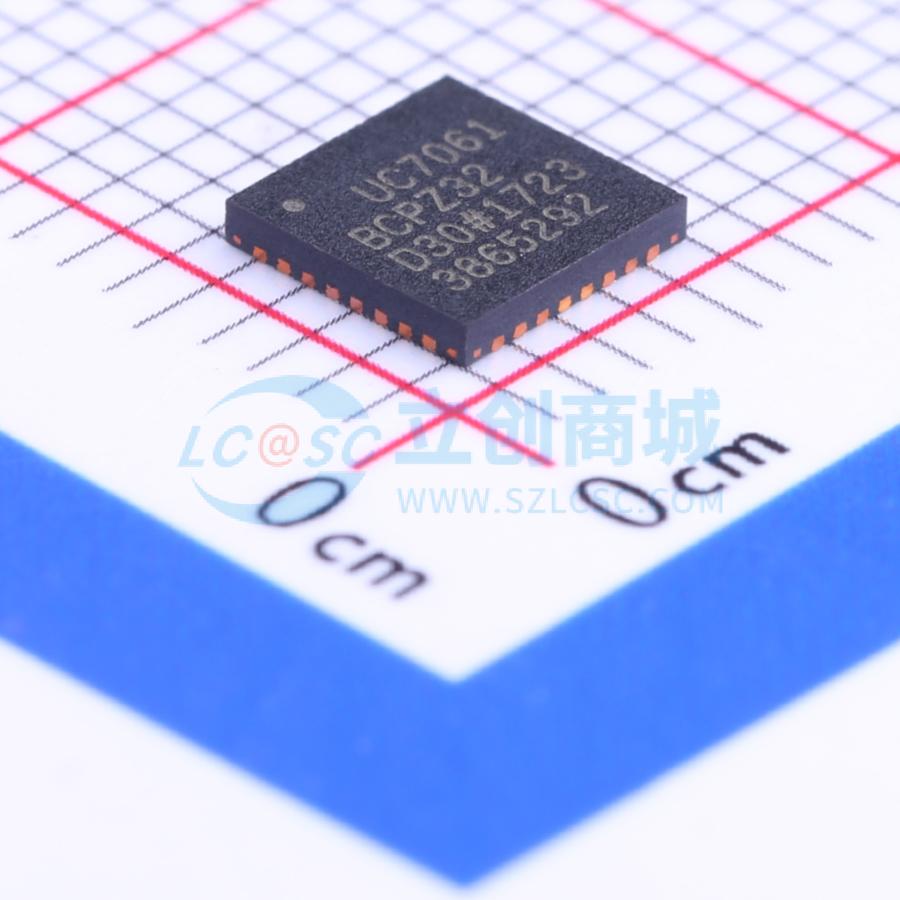

ADuC7061BCPZ32

ADuC7060/ADuC7061系列是完全集成的8 kSPS、24位数据采集系统，在单芯片内集成高性能多通道Σ-Δ型模数转换器(ADC)、16位/32位ARM7TDMI MCU和Flash/EE存储器。 它由内置两个差分对或四个单端通道的主ADC和内置七个通道的辅助ADC组成，可以工作在单端模式或差分输入模式下。片内集成一个单通道缓冲电压输出DAC。通过编程可以将DAC输出范围设置为四种电压范围之一。 这些器件通过一个片内振荡器和锁相环(PLL)产生最多10.24MHz的内部高频时钟信号。微控制器内核为ARM7TD-MI、16位/32位RISC机器，峰值性能高达10 MIPS；片内集成4 kBSRAM和32 kB非易失性Flash/EE存储器。ARM7TD-MI内核将所有存储器和寄存器视为一个线性阵列。 ADuC7060/ADuC7061包括四个定时器。定时器1为唤醒定时器，具有使器件离开省电模式的功能。定时器2可配置为看门狗定时器。同时提供了一个带6个输出通道的16位PWM。ADuC7060/ADuC7061内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口进行在线下载，同时也支持通过JTAG接口进行非介入仿真。这些器件采用2.375 V至2.625 V电源供电，工作温度范围为 -40℃至 +125℃工业温度范围。

• 模拟输入/输出双(24位)ADC单端和差分输入
• 可编程ADC输出速率(4 Hz至8 kHz)
• 可编程数字滤波器
• 内置系统校准
• 低功耗工作模式
• 主(24位)ADC通道两个差分对或四个单端通道
• PGA(1至512)输入级
• 可选输入范围： ±2.34 mV至 ±1.2 V
• 30 nV均方根噪声
• 辅助(24位)ADC：四个差分对或七个单端通道
• 片内精密基准电压源 (±10 ppm/℃)
• 可编程传感器激励电流源200 μA至 mA电流源范围
• 单14位电压输出DAC
• 微控制器16位/32位RISC架构ARM7TDMI内核
• JTAG端口支持代码下载和调试
• 多个时钟选项
• 内存32 kB (16 kB×16) Flash/EE存储器，包括2 kB内核
• 4 kB (1 kB×32) SRAM
• 工具在线下载，基于JTAG调试
• 低成本QuickStart开发系统
• 通信接口
• SPI接口(5 Mbps)4字节接收和发送FIFO
• UART串行I/O和 I²C (主/从)
• 片内外设包括4个通用(捕捉)定时器
• 唤醒定时器
• 看门狗定时器
• 用于FIQ和IRQ的矢量中断控制器每类中断支持8种优先级
• 边沿或电平中断外部引脚输入
• 16位，6通道PWM
• 通用输入/输出最多14个完全兼容3.3V的GPIO引脚
• 电源AVDD/DVDD额定电压2.5 V (±5%)
• 主动模式: 2.74 mA (@ 640 kHz, ADC0主动)
• 10 mA(@ 10.24 MHz，两个ADC主动)
• 封装和温度范围工作温度范围： -40℃至 +125℃
• 完全性能指标保证32引脚LFCSP封装 5 mm×5 mm
• 48引脚LFCSP和LQFP
• 衍生产品32引脚LFCSP(ADuC7061)
• 48引脚LQFP和48引脚LFCSP(ADuC7060)

• 工业自动化和过程控制
• 智能、精密传感系统、4 mA至20 mA环路智能传感器
