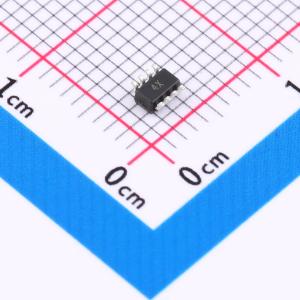

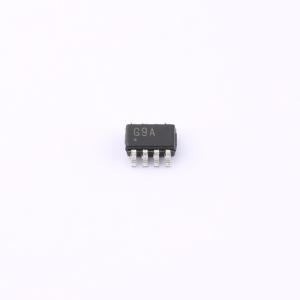

温馨提醒：图片仅供参考，商品以实物为准

DG449DS-T1-E3

高压单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG449是一款高电压单刀双掷(SPDT)模拟开关，适用于精密模拟信号的高速低误差切换。主要应用于电信和测试设备中的信号路由和切换。
品牌名称: VISHAY(威世)
商品型号: DG449DS-T1-E3
商品编号: C128640
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

DG449是一款双电源单刀双掷（SPDT）开关。在指定的模拟信号范围内，导通电阻为38 Ω，平坦度最大为2.6 Ω。这些模拟开关旨在实现精密模拟信号的高速、低误差切换。其主要应用领域包括电信和测试设备中的路由和切换。DG449兼具低功耗、低泄漏、低导通电阻和小尺寸的特点，也非常适合便携式和电池供电的工业设备。DG449可采用+7 V至36 V单电源供电，也可采用±4.5 V至±20 V双电源供电。它采用非常流行的小型SOT23 - 8封装。

商品特性

±15 V模拟信号范围
导通电阻 - RDS(on)：最大38 Ω
无需VL逻辑电源
与TTL CMOS输入兼容
轨到轨信号处理
支持双电源或单电源工作

应用领域

精密测试设备
精密仪器仪表
通信系统
专用交换机（PBX）、专用自动交换机（PABX）系统
音频设备
冗余系统
个人计算机多媒体板
硬盘驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	7V~36V；4.5V~20V；-20V~-4.5V
	导通时间(ton)	107ns

	属性	参数值
	导通电阻(Ron)	38Ω
	关闭时间(toff)	104ns
	工作温度	-40℃~+85℃
	导通电容(Con)	18pF
