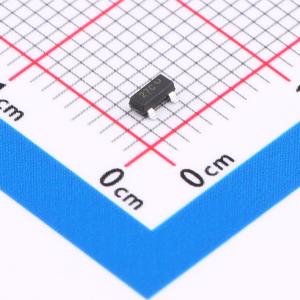

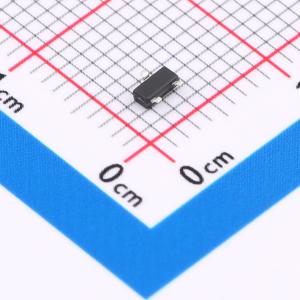

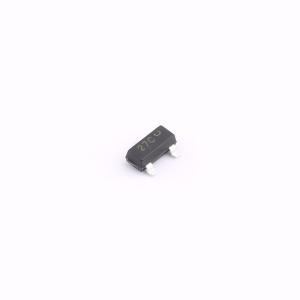

MMBZ27VCLT1G
单向TVS 22V截止 峰值浪涌电流：1A
- 描述
- 这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阴极设计仅用一个封装就能保护两条独立线路。这些器件非常适合电路板空间有限的情况。SZ/MMBZ27VCL可用于保护单总线通信网络免受电磁干扰和静电放电瞬态浪涌电压的影响。2000年2月，美国汽车工程师协会（SAE）在J2411《车辆应用单总线CAN网络》规范中推荐使用SZ/MMBZ27VCL来解决瞬态电压问题。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MMBZ27VCLT1G
- 商品编号
- C128609
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 40W@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 27V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等。其双结共阴极设计仅用一个封装就能保护两条独立线路。这些器件非常适合印制电路板空间有限的情况。SZ/MMBZ27VCL可用于保护单总线通信网络免受电磁干扰（EMI）和ESD瞬态浪涌电压的影响。2000年2月，美国汽车工程师协会（SAE）发布的J2411《车辆应用单总线CAN网络》标准推荐使用SZ/MMBZ27VCL来解决瞬态电压问题。
商品特性
- SOT - 23封装，可实现两种独立的单向配置或一种双向配置
- 工作峰值反向电压范围：12.8 V、22 V、31.2 V
- 标准齐纳击穿电压范围：15 V、27 V、39 V
- 峰值功率：按图5波形，1.0 ms时为40 W（双向）
- 按人体模型，静电放电等级为3B级（超过16 kV）
- 符合IEC61000 - 4 - 2标准4级，接触放电±30 kV的静电放电等级
- 低泄漏电流 < 100 nA
- 可燃性等级：UL 94 V - 0
- SZ前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅器件
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
- 单总线CAN网络
