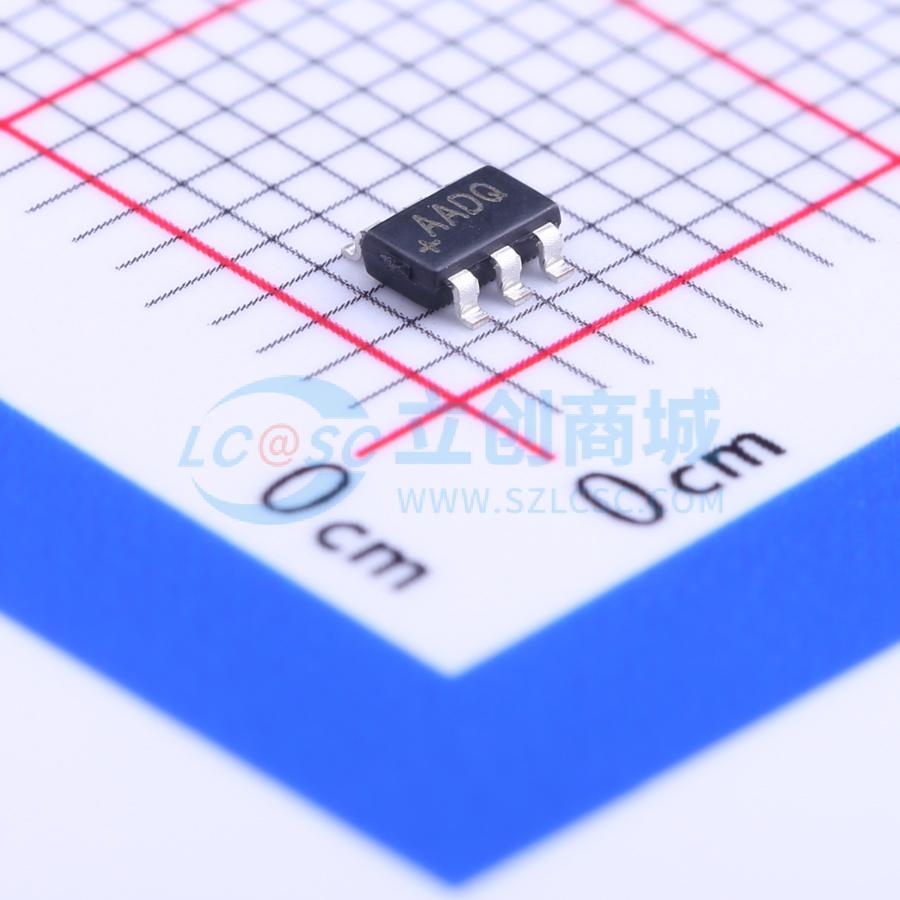

温馨提醒：图片仅供参考，商品以实物为准
MAX6897AAZT+T
超小型、可调节排序/监控电路
- 商品型号
- MAX6897AAZT+T
- 商品编号
- C128610
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.5V~5.5V | |
| 复位有效电平 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | - | |
| 受监控电压数 | 1 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 40us | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
MAX6895–MAX6899 是一系列小型、低功耗、具备排序功能的电压监控电路。这些微型器件具有极大的灵活性，其阈值可调，能够监控低至 0.5V 的电压，且外部电容可调节延时。这些器件非常适合用于电源排序、复位排序和电源开关应用。多个器件可级联用于复杂的排序应用。 具有 0.5V 阈值的高阻抗输入允许使用外部电阻分压器设置被监控的阈值。当输入电压升至 0.5V 阈值以上且使能输入有效（ENABLE = 高或 ENABLE = 低）时，输出置位（OUT = 高或 OUT = 低）。当输入电压降至 0.5V 以下或使能输入无效（ENABLE = 低或 ENABLE = 高）时，输出复位（OUT = 低或 OUT = 高）。所有器件都提供一个电容可编程的延时，即从输入电压升至 0.5V 以上到输出置位的时间。MAX689_A 版本提供从使能输入有效到输出置位的相同电容可调延时。MAX689_P 器件从使能输入有效到输出置位有 1μs 的传播延时。 MAX6895A/P 提供高电平有效的使能输入和高电平有效的推挽输出。MAX6896A/P 提供低电平有效的使能输入和低电平有效的推挽输出。MAX6897A/P 提供高电平有效的使能输入和高电平有效的开漏输出。最后，MAX6898A/P 提供低电平有效的使能输入和低电平有效的开漏输出。MAX6899A/P 提供低电平有效的使能输入和高电平有效的推挽输出。 所有器件的工作电源电压范围为 1.5V 至 5.5V，在 -40°C 至 +125°C 的工作温度范围内进行了全面的规格测试。这些器件采用超小型 6 引脚 μDFN（1.0mm×1.5mm）和薄型 SOT23（1.60mm×2.90mm）封装。
商品特性
- 全温度范围内 1.8% 精确可调阈值
- 工作电源电压 VCC 范围为 1.5V 至 5.5V
- 电容可调延时
- 高/低电平有效的使能输入选项
- 高/低电平有效的输出选项
- 开漏（28V 耐压）/推挽输出选项
- 低电源电流（典型值 10μA）
- 在 -40°C 至 +125°C 范围内全面规格测试
- 超小型 6 引脚 μDFN 封装或薄型 SOT23 封装
应用领域
- 汽车计算机/服务器
- 医疗设备
- 关键微处理器监控
- 智能仪器
- 机顶盒
- 便携式设备
- 电信
