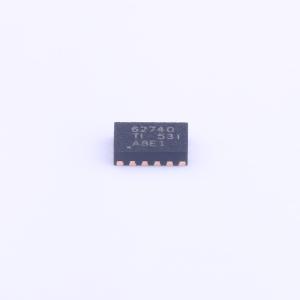

TPS62740DSSR

TPS62740:低功耗360nA静态电流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62740是一款专为低功耗应用设计的降压转换器,具有360nA的典型静态电流。它支持2.2V至5.5V的输入电压范围,最高输出电流为300mA。该器件支持1.8V至3.3V之间的16个可选输出电压,步长为100mV。TPS62740具有高达2MHz的开关频率,低输出纹波电压和RF友好型DCS-ControlTM技术。它支持微型2.2uH电感和10uF输出电容,实现高效率和低噪声。此外,该器件还具有自动转换至无纹波100%模式的功能,以防止输出纹波电压的增加。
品牌名称: TI(德州仪器)
商品型号: TPS62740DSSR
商品编号: C128606

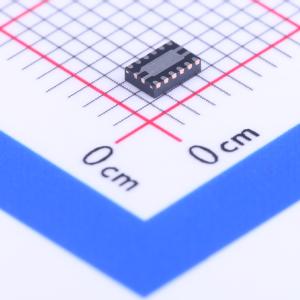

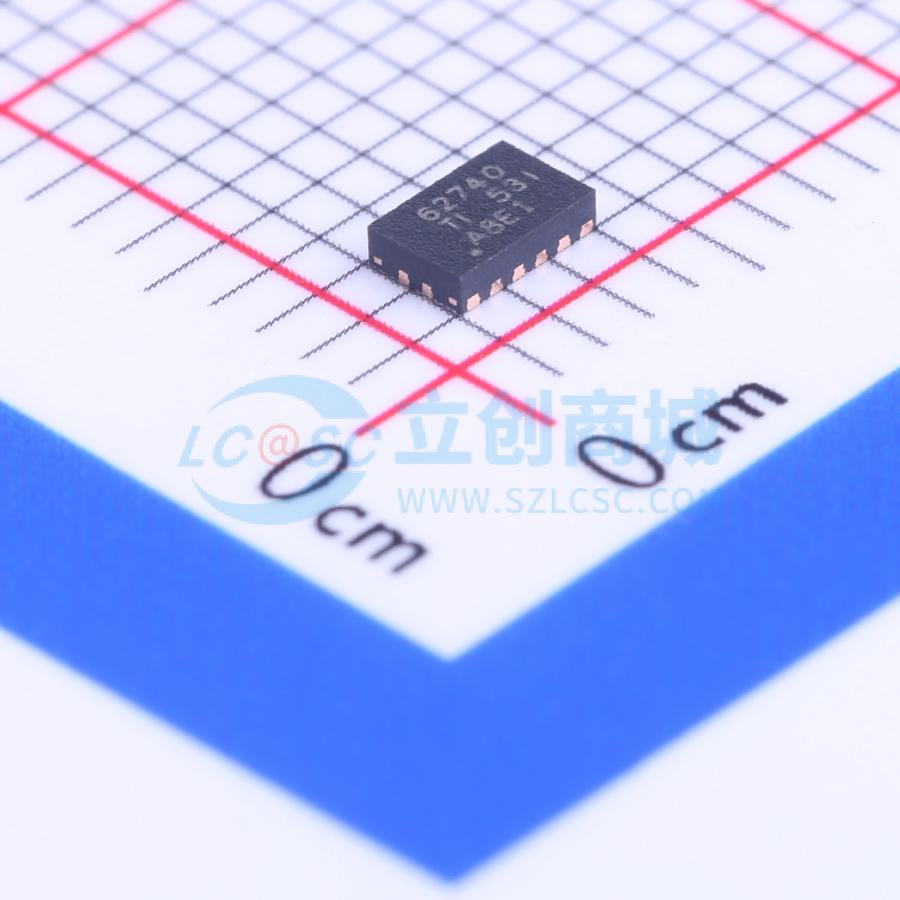

商品封装: WSON-12-EP(2x3)
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

TPS6274x 是降压转换器，特有典型值为 360nA 的静态电流，搭配微型 2.2μH 电感和 10μF 输出电容一起工作。基于 DCS - Control™的全新器件将轻负载效率范围扩展至 10μA 负载电流以下。TPS62740 支持高达 300mA 的输出电流，TPS62742 支持高达 400mA 的输出电流。由可再充电锂离子电池，锂化学电池（例如锂亚硫酰氯(Li - SOC12)，锂锰电池(Li - MnO2) 和两节或三节碱性电池）供电运行，输入电压范围高达 5.5V ，也可由 1 个 USB 端口和薄膜太阳能模块供电运行。用户可使用 4 个 VSEL 引脚在 1.8V 至 3.3V 范围内选择输出电压（步长 100mV）。搭配使用小型输出电容，特有低输出纹波电压和低噪声。一旦电池电压接近输出电压（接近 100% 占空比），进入无纹波 100% 模式运行，以防止输出纹波电压的增加，然后停止开关，并且输出被连接至输入电压。集成转换率受控负载开关特有典型值为 0.6Ω 的导通电阻，并且将选择的输出电压分配至临时使用的子系统。采用小型 12 引脚 2mm×3mm² WSON 封装，并且支持 31mm² 的总体解决方案尺寸。

商品特性

输入电压 (VIN) 范围：2.2V 至 5.5V
典型值 360nA 静态电流
10μA 输出电流时的效率高达 90%
高达 300mA/400mA 的输出电流(TPS62740/TPS62742)
射频(RF) 友好型 DCS - Control™
高达 2MHz 的开关频率
低输出纹波电压
1.8V 至 3.3V 之间 16 个可选输出电压（步长 100mV）
自动转换至无纹波 100% 模式
转换率受控的负载开关
VOUT / LOAD 上的放电功能
电源正常输出
针对与微型 2.2μH 电感器和 10μF COUT 的共同运行进行了优化
总体解决方案尺寸 < 31mm²
小型 2mm×3mm² 晶圆级小外形无引线(WSON)封装

应用领域

Bluetooth 低功耗(Low Energy)
消费类电子产品用射频(RF4CE)
短距离低功耗通信技术(Zigbee)
工业用仪表计量
能量采集

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.2V~5.5V
	输出电压	1.8V~3.3V
	输出电流	300mA
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360nA
	开关管(内置/外置)	内置
	输出类型	-
