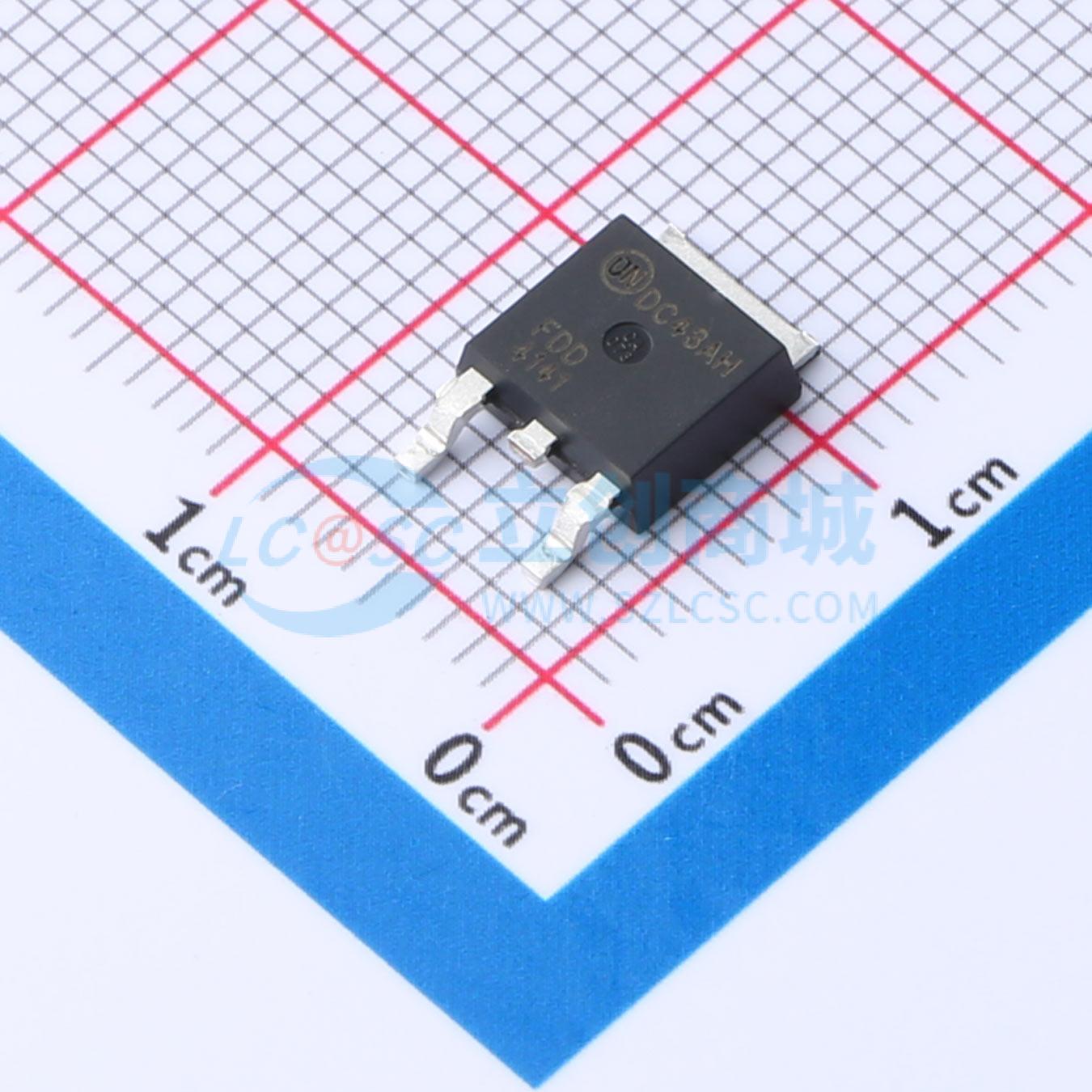

FDD4141-F085实物图

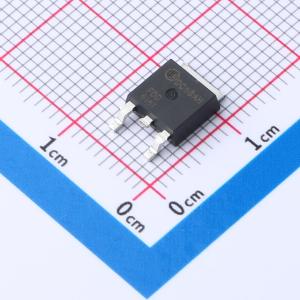

  • FDD4141-F085商品缩略图

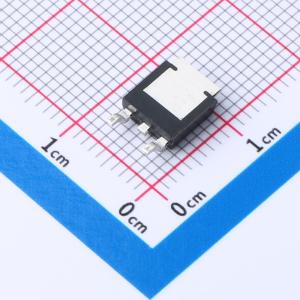

  • FDD4141-F085商品缩略图
  • FDD4141-F085商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDD4141-F085

P沟道功率沟槽MOSFET,-40V,-50A,12.3mΩ

描述
P沟道MOSFET采用专有PowerTrench技术,可实现低导通电阻(RDS(on))和优化的Bviss能力,在应用中提供卓越的性能优势。同时,它还具备优化的开关性能,可降低转换器/逆变器应用中的功耗损失。
品牌名称
onsemi(安森美)
商品型号
FDD4141-F085
商品编号
C903570
商品封装
TO-252-2​
包装方式
编带
商品毛重
0.388克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)40V
连续漏极电流(Id)58A
导通电阻(RDS(on))12.3mΩ@10V
耗散功率(Pd)69W
阈值电压(Vgs(th))1.8V
属性参数值
栅极电荷量(Qg)36nC@10V
输入电容(Ciss)2.085nF
反向传输电容(Crss)210pF
工作温度-55℃~+175℃
类型P沟道
输出电容(Coss)360pF

商品概述

这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似RDS(ON)规格的其他MOSFET相比,这些MOSFET具有更快的开关速度和更低的栅极电荷。 其结果是,该MOSFET易于驱动且驱动更安全(即使在非常高的频率下),并且能实现具有更高整体效率的DC/DC电源设计。

商品特性

  • 在VGS = -10 V、ID = -12.7 A时,最大导通电阻rDS(on) = 12.3 mΩ
  • 在VGS = -4.5 V、ID = -10.4 A时,最大导通电阻rDS(on) = 18.0 mΩ
  • 高性能沟槽技术,实现极低的导通电阻rDS(on)
  • 通过AEC Q101认证
  • 符合RoHS标准

应用领域

  • 逆变器
  • 电源
