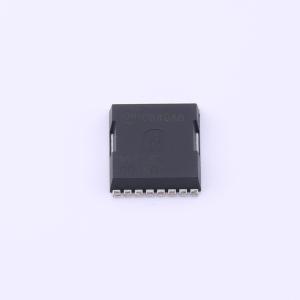

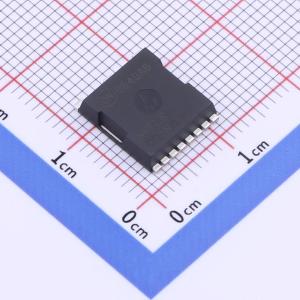

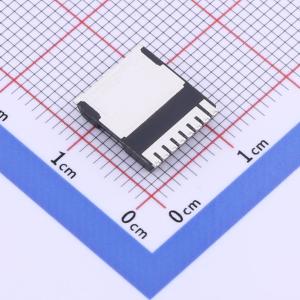

温馨提醒：图片仅供参考，商品以实物为准
NVBLS001N06C
1个N沟道 耐压:60V 电流:422A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVBLS001N06C
- 商品编号
- C903212
- 商品封装
- H-PSOF-8L
- 包装方式
- 编带
- 商品毛重
- 0.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 422A | |
| 导通电阻(RDS(on)) | 0.75mΩ@10V,80A | |
| 耗散功率(Pd) | 284W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 143nC@10V | |
| 输入电容(Ciss) | 11.575nF@30V | |
| 反向传输电容(Crss) | 76pF@30V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 在 VGS = 10 V、ID = 80 A 条件下，典型 rDS(on) = 5 mΩ
- 在 VGS = 10 V、ID = 80 A 条件下，典型 Qg(tot) = 70 nC
- 具备单脉冲雪崩耐量
- 通过 AEC-Q101 认证，可提供生产件批准程序（PPAP）文件
- 该器件为无铅产品，符合 RoHS 标准
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 集成式启动发电机
- 12 V 系统主开关
