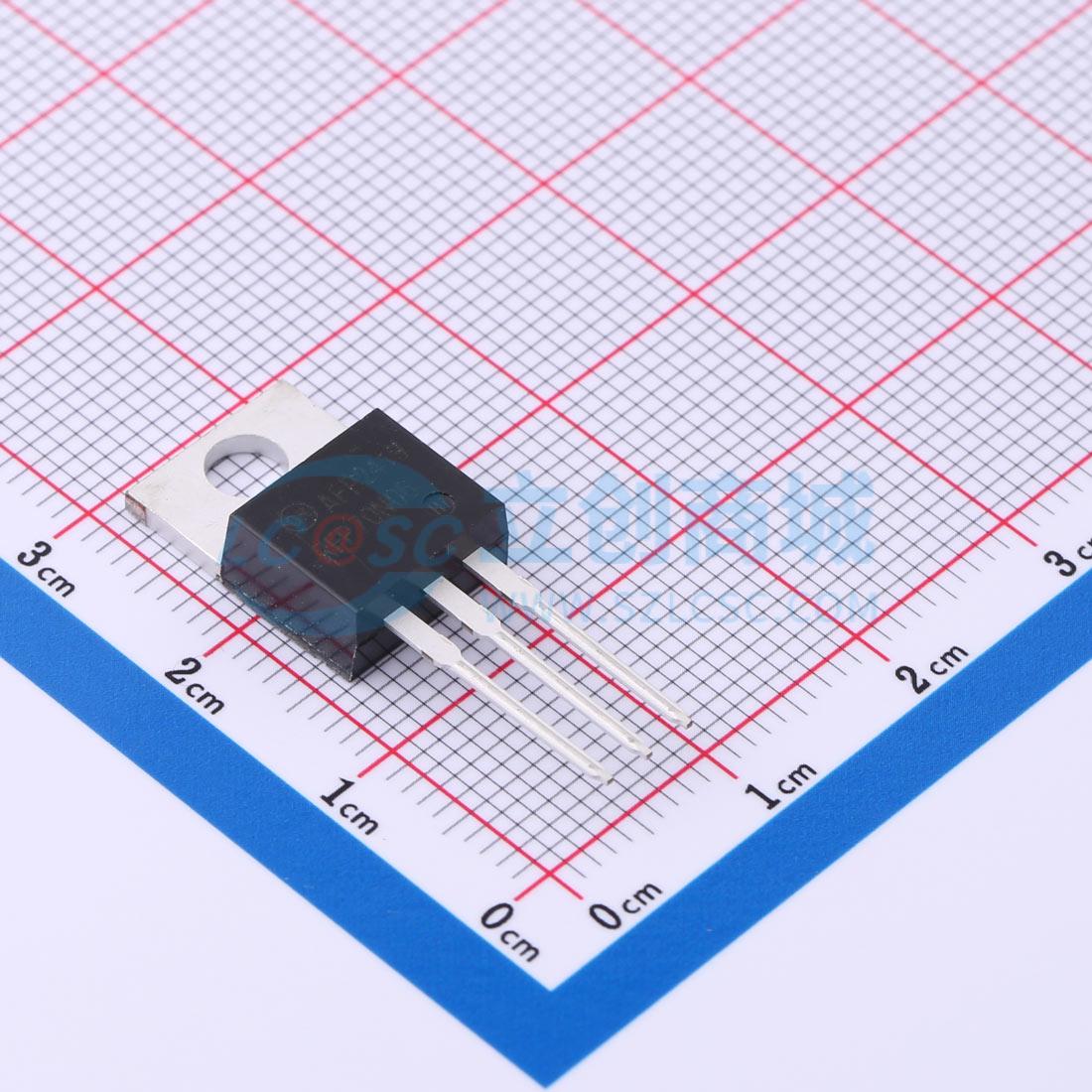

温馨提醒：图片仅供参考，商品以实物为准
RFP70N06
1个N沟道 耐压:60V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此类 N 沟道功率 MOSFET 是使用 MegaFET 工艺生产的。此工艺使用接近 LSI 电路的特性尺寸，可实现硅的优化利用，因此性能非常出色。此类器件适用于开关稳压器、开关转换器、电机驱动器和继电器驱动器等应用。此类晶体管可直接在集成电路中运行。之前的开发型号为 TA78440。
- 品牌名称
- onsemi(安森美)
- 商品型号
- RFP70N06
- 商品编号
- C898823
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 14mΩ | |
| 耗散功率(Pd) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.25nF | |
| 反向传输电容(Crss) | 206pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
SUPERFET III MOSFET是安森美半导体全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率。 因此，SUPERFET III MOSFET非常适合用于各种追求小型化和更高效率的电源系统。 SUPERFET III FRFET MOSFET的体二极管经过优化，具有出色的反向恢复性能，可减少额外元件的使用并提高系统可靠性。
商品特性
- 70A,60V
- 导通电阻rDS(on) = 0.014 Ω
- 温度补偿PSPICE模型
- 峰值电流与脉冲宽度曲线
- 单脉冲UIS额定曲线
- 175°C工作温度
应用领域
- 开关稳压器
- 开关转换器
- 电机驱动器
- 继电器驱动器
