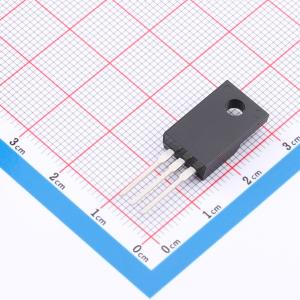

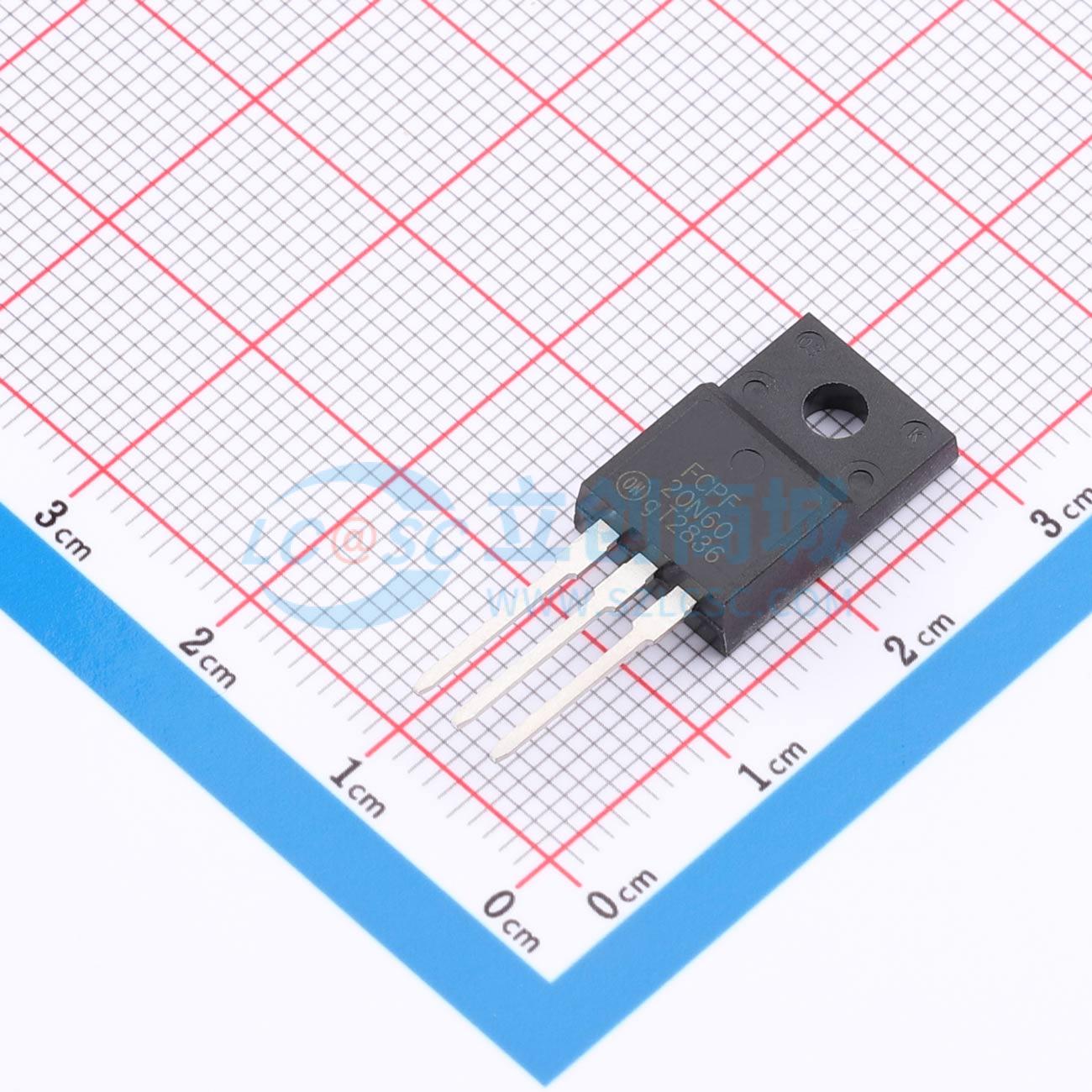

温馨提醒：图片仅供参考，商品以实物为准
FCPF20N60
采用电荷平衡技术的低导通电阻、低栅极电荷SuperFET MOSFET，适用于开关电源应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCPF20N60
- 商品编号
- C899129
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 150mΩ@10V | |
| 耗散功率(Pd) | 39W | |
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 75nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.37nF | |
| 反向传输电容(Crss) | 95pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.28nF | |
| 栅极电压(Vgs) | ±30V |
商品特性
- 在TJ = 150°C时为650 V
- 典型RDS(导通电阻) = 150 mΩ
- 超低栅极电荷(典型Qq = 75 nC)
- 低有效输出电容(典型Coss(有效) = 165 pF)
- 100%雪崩测试
应用领域
- 太阳能逆变器
- 交流-直流电源
