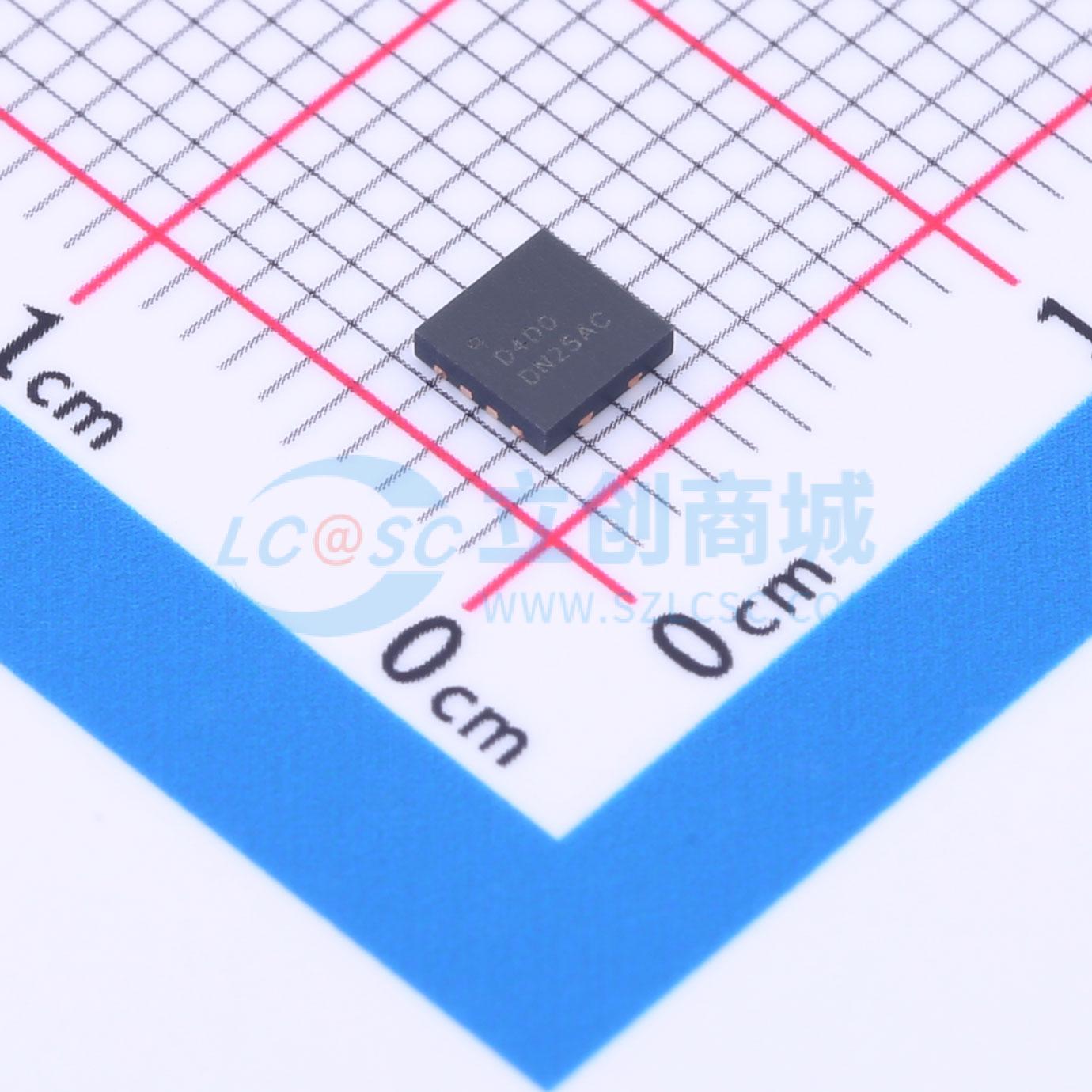

NTTFD4D0N04HLTWG
2个N沟道 耐压:40V 电流:60A
- 描述
- 该器件在双封装中包含两个专用N沟道MOSFET。开关节点已内部连接,便于同步降压转换器的布局和布线。控制MOSFET (Q2) 和同步MOSFET (Q1) 旨在提供最佳功率效率。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTTFD4D0N04HLTWG
- 商品编号
- C894095
- 商品封装
- WDFN-12
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 26W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 18nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件在双封装中包含两个专用 N 沟道 MOSFET。开关节点已实现内部连接,便于同步降压转换器的布局和布线。控制 MOSFET(Q2)和同步 MOSFET(Q1)经过设计,可实现最佳功率效率。
商品特性
- Q1:N 沟道
- 在 VGS = 10 V、ID = 10 A 时,最大 rDS(on) = 4.5 m Ω
- 在 VGS = 4.5 V、ID = 8.0 A 时,最大 rDS(on) = 7 m Ω
- Q2:N 沟道
- 在 VGS = 10 V、ID = 10 A 时,最大 rDS(on) = 4.5 m Ω
- 在 VGS = 4.5 V、ID = 8.0 A 时,最大 rDS(on) = 7 m Ω
- 低电感封装可缩短上升/下降时间,从而降低开关损耗
- 符合 RoHS 标准
应用领域
-计算领域-通信领域-通用负载点应用
