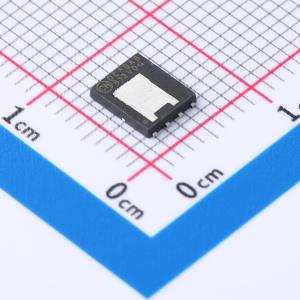

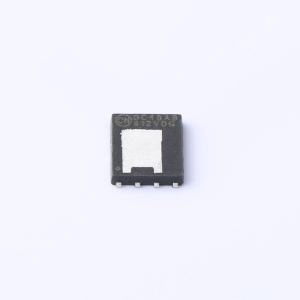

温馨提醒：图片仅供参考，商品以实物为准
NVMFSC1D6N06CL
1个N沟道 耐压:60V 电流:224A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：先进的双面冷却封装。超低导通电阻。MSL1 坚固封装设计。通过 AEC-Q101 认证。应用：或门 FET/负载开关。同步整流器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVMFSC1D6N06CL
- 商品编号
- C894169
- 商品封装
- DFN-8(5x6.2)
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 224A | |
| 导通电阻(RDS(on)) | 1.5mΩ@10V | |
| 耗散功率(Pd) | 166W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 41nC@4.5V | |
| 输入电容(Ciss) | 6.66nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件在双封装中集成了两个专用的N沟道MOSFET。开关节点已进行内部连接，便于同步降压转换器的布局和布线。控制MOSFET（Q2）和同步MOSFET（Q1）经过设计，可实现最佳功率效率。
商品特性
- 先进的双面散热封装
- 超低导通电阻RDS(on)
- MSL1高可靠性封装设计
- 通过AEC-Q101认证
应用领域
- 或门FET/负载开关
- 同步整流器
- DC-DC转换
