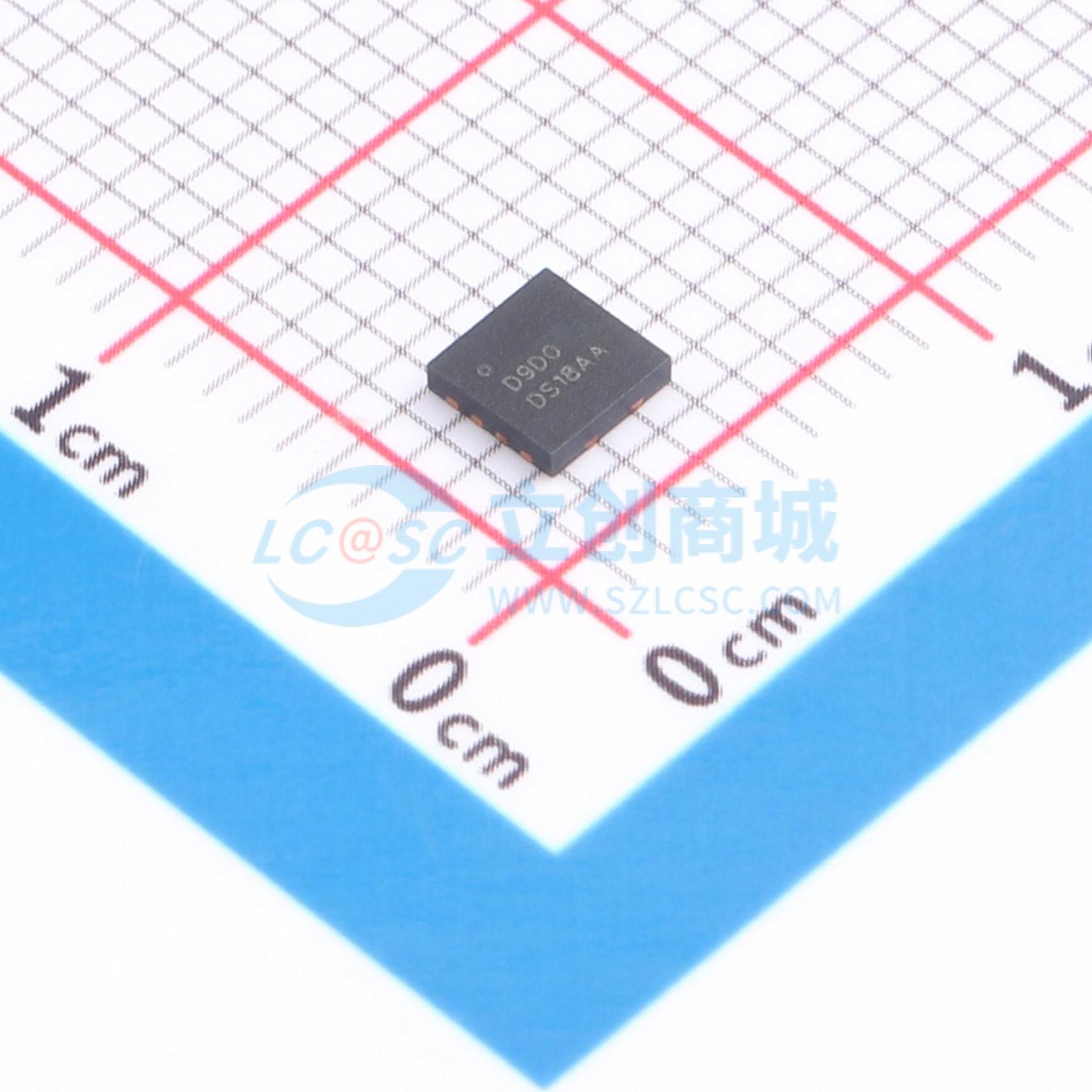

温馨提醒：图片仅供参考，商品以实物为准
NTTFD9D0N06HLTWG
2个N沟道 耐压:60V 电流:38A 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该设备在双封装中包含两个专用 N 沟道 MOSFET。开关节点已内部连接，便于同步降压转换器的布局和布线。控制 MOSFET (Q2) 和同步 MOSFET (Q1) 旨在提供最佳功率效率。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTTFD9D0N06HLTWG
- 商品编号
- C894096
- 商品封装
- WDFN-12
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 9mΩ@10V；13mΩ@4.5V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.5nC@10V | |
| 输入电容(Ciss) | 948pF | |
| 反向传输电容(Crss) | 12.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 输出电容(Coss) | 188pF |
商品概述
该器件在双封装中包含两个专用的N沟道MOSFET。开关节点已实现内部连接,便于同步降压转换器的布局和布线。控制MOSFET(Q2)和同步MOSFET(Q1)经过设计,可实现最佳功率效率。
商品特性
- Q1:N沟道
- 在VGS = 10 V、ID = 10 A时,最大rDS(on) = 9.0 mΩ
- 在VGS = 4.5 V、ID = 8.0 A时,最大rDS(on) = 13 mΩ
- Q2:N沟道
- 在VGS = 10 V、ID = 10 A时,最大rDS(on) = 9.0 mΩ
- 在VGS = 4.5 V、ID = 8.0 A时,最大rDS(on) = 13 mΩ
- 低电感封装可缩短上升/下降时间,从而降低开关损耗
- 符合RoHS标准
应用领域
- 计算领域
- 通信领域
- 通用负载点应用
