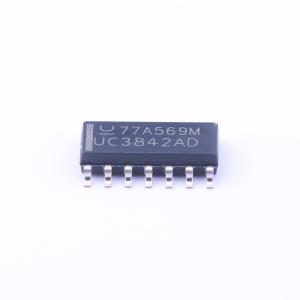

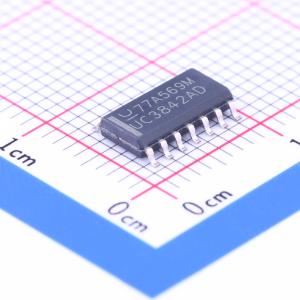

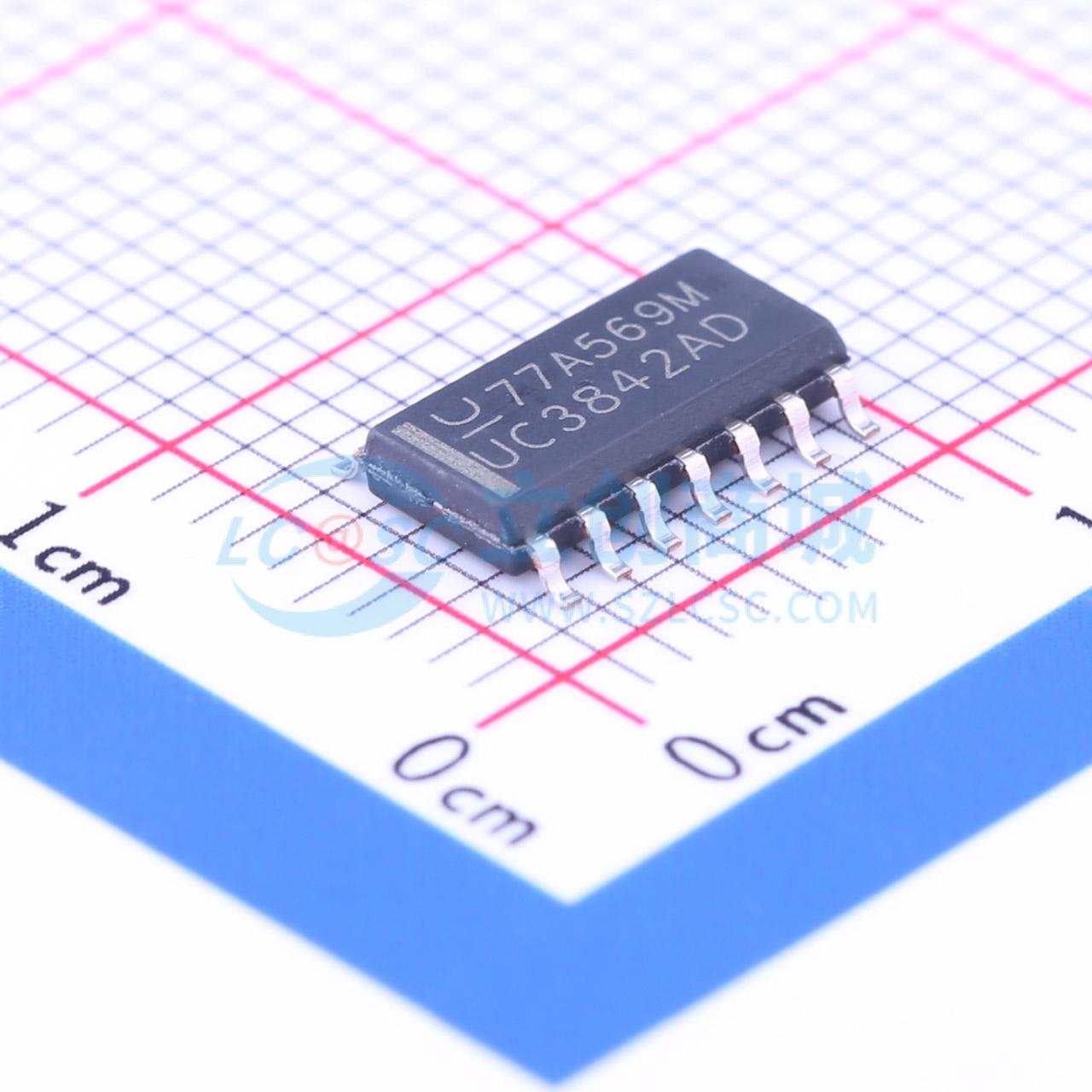

UC3842ADTR

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3842A 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: UC3842ADTR
商品编号: C86757
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

UCx84xA系列控制设备是UCx84x系列的引脚兼容改进版本。该系列设备具备控制电流模式或开关模式电源所需的特性，有许多改进之处：启动电流小于0.5 mA，振荡器放电电流修整为8.3 mA，在欠压锁定（UVLO）期间，当VCC超过5 V时，输出级在低于1.2 V的电压下可吸收至少10 mA的电流。

商品特性

针对离线和DC - DC转换器进行优化
低启动电流（<0.5 mA）
修整后的振荡器放电电流
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部修整的带隙基准
最高500 kHz的工作频率
使用WEBENCH电源设计器结合UCx84xA进行定制设计

应用领域

开关模式电源（SMPS）
DC - DC转换器
电源模块
工业电源
电池供电电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	11V~25V
	开关频率	500kHz
	工作温度	0℃~+70℃@(TA)
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	反激式
	开关管(内置/外置)	外置
	输出类型	可调
