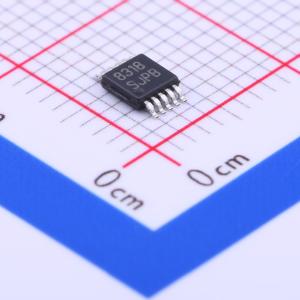

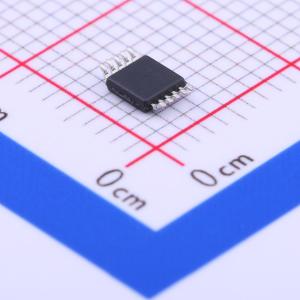

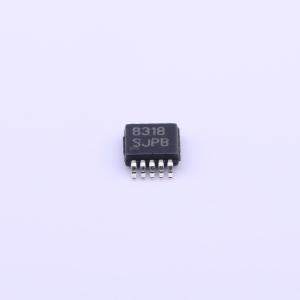

LM3481MM/NOPB
高效控制器用于升压、SEPIC和反激式DC-DC转换器
- SMT扩展库
- 嘉立创SMT补贴
描述
LM3481 2.97V 至 48V 高效升压、SEPIC 和反激式控制器
- 品牌名称TI(德州仪器)
商品型号
LM3481MM/NOPB商品编号
C88133商品封装
VSSOP-10-0.5mm包装方式
编带
商品毛重
0.13克(g)
- 立创商城设计参考LM3481高效变压器升压模块v1
- 网友设计参考LM3481高效变压器升压模块v1
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | DC-DC电源芯片 | |
功能类型 | 升压型 | |
输出类型 | 可调 | |
输入电压 | 2.97V~48V | |
输出电压 | - | |
输出电流 | 1.8A | |
开关频率 | 100kHz~1MHz |
属性 | 参数值 | |
---|---|---|
工作温度 | -40℃~+125℃@(TJ) | |
同步整流 | 否 | |
输出通道数 | 1 | |
拓扑结构 | SEPIC;反激式;升压式 | |
静态电流(Iq) | 10uA | |
开关管(内置/外置) | 外置 |
详细信息
- 特性
LM3481QMM 概述
LM3481QMM 是一款符合 AEC-Q100 第 1 级标准的汽车级产品,设计工作结温范围为 -40°C 至 +125°C。主要特点包括:
- 封装类型: 10 引脚 VSSOP
- 推挽驱动器: 内置,峰值电流能力为 1 A
- 保护特性:
- 电流限制
- 热关断
- 频率补偿: 通过使用电容器和电阻器进行优化
- 软启动: 内置
- 工作模式: 电流模式
- 欠压锁定: 可调节并带有迟滞
- 轻负载时效率: 脉冲跳过
- 关键规格:
- 宽电源电压范围:2.97 V 至 48 V
- 可调节且可同步的时钟频率:100 kHz 至 1 MHz
- 内部参考精度:温度范围内±1.5%
- 关断电流:温度范围内 10 µA
规格书
TI(德州仪器)_规格书(中文)
查看详情
用户指南
TI(德州仪器)_AN-2094 LM3481 SEPIC 评估板 (Rev. A)(英文)
查看详情
TI(德州仪器)_330mW 交流或直流微型飞回转换器电源供应参考设计用户指南(英文)
查看详情
应用手册
TI(德州仪器)_LM34xx 如何使用 LM3481 Boost 控制器设计反激式转换器(修订版 A)(英文)
查看详情
TI(德州仪器)_使用恒流恒压方法的软启动(英文)
查看详情
TI(德州仪器)_揭秘使用运算放大器和OTA实现直流变换器中的II型与III型补偿器(英文)
查看详情
TI(德州仪器)_AN-1286 LM3478 Boost 控制器的补偿 (C 修订版)(英文)
查看详情
TI(德州仪器)_AN-1484 设计SEPIC转换器 (修订版E)(英文)
查看详情
TI(德州仪器)_AN-1990 电流模式控制 SEPIC 变换器的补偿 (Rev. A)(英文)
查看详情
TI(德州仪器)_电流模式控制Boost转换器的建模与设计(修订版B)(英文)
查看详情
选择指南
TI(德州仪器)_电源管理指南 2018 (Rev. K)(中文)
查看详情
TI(德州仪器)_电源管理指南 2018 (Rev. R)(中文)
查看详情
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
折扣价
原价
折合1圆盘
1+¥10.026¥11.14
10+¥8.667¥9.63
30+¥7.812¥8.68
100+¥6.939¥7.71
500+¥6.543¥7.27
1000+¥6.372¥7.08¥7080
优惠活动
库存总量
(单位:个)广东仓
2,684
江苏仓
0
SMT仓
2,704
购买数量(1000个/圆盘,最小起订量 1 个 )
个
起订量:1 个1000个/圆盘
近期成交50单
