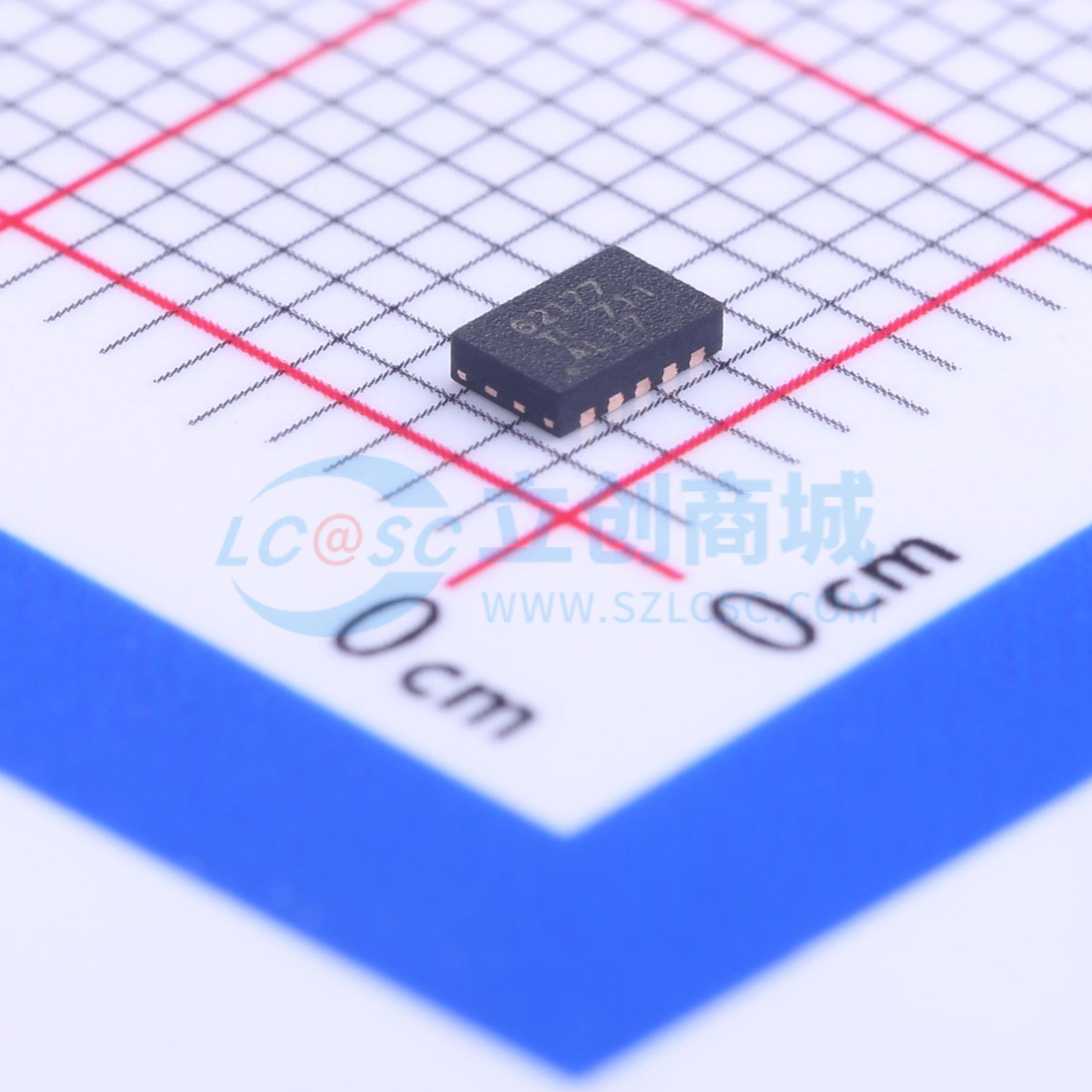

温馨提醒：图片仅供参考，商品以实物为准
TPS62177DQCR
支持睡眠模式的28V,0.5A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62177 具有贪睡模式的 28V、0.5A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62177DQCR
- 商品编号
- C91241
- 商品封装
- WSON-10-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~28V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS62175/7 是一款高效同步降压DC-DC 转换器，基于分布式控制系统(DCS) - 控制的降压转换器拓扑技术。借助于4.75V 至28V 的宽工作输入电压，此器件适合于由多节锂离子电池以及12V 和更高阻抗电源轨供电的系统，从而提供高达500mA 的输出电流。TPS62175/7 在轻负载时自动进入节能模式，以在整个负载范围内保持高效率。此外，它特有一个为具有高级节能模式的应用（像超低功耗微控制器）供电的睡眠模式。电源正常输出可被用于电源排序和/或者加电复位。此器件在正常模式特有一个典型值为22uA 的静态电流，在睡眠模式中此电流值为4.8uA 。In Sleep Mode, the efficiency at very low load currents can be increased by as much as 20%. 在关断模式中，关断电流少于2uA 并且输出被有源放电。提供可调和固定输出电压版本的TPS62175/7 采用一个小型2mm×3mm 10 引脚WSON 封装。
商品特性
- 分布式控制系统(DCS) - 控制的降压转换器拓扑技术
- 输入电压范围4.75V 至28V
- 静态电流典型值4.8uA（睡眠模式）
- 100% 占空比模式
- 有源输出放电
- 电源正常输出
- 500mA 输出电流
- 输出电压范围为1V 至6V
- 典型值为1MHz 的开关频率
- 无缝省电模式转换
- 欠压闭锁
- 短路保护
- 过热保护
- 采用2mm x 3mm 10 引脚晶圆级小外形尺寸无引线(WSON) 封装
应用领域
- 普通12V/24V 负载点电源
- 超移动个人电脑(PC)
- 嵌入式PC
- 用于微控制器的低功率电源
- 高效低压降稳压器(LDO) 架构
- 工业传感器
