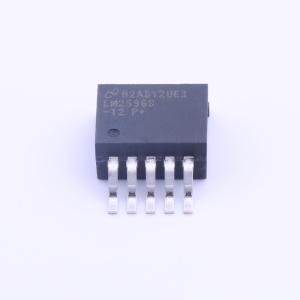

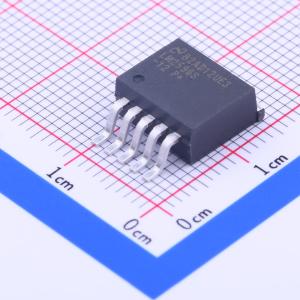

LM2596S-12/NOPB
高效3A降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2596S-12/NOPB 是一款简单易用的非同步降压型直流-直流转换器,具有宽输入电压范围（最高40V）,能够提供高达3A的负载电流,具有优秀的线路和负载调节性能。该器件提供12V固定输出电压版本。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2596S-12/NOPB
- 商品编号
- C95366
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2596系列稳压器是单片集成电路，提供了降压（buck）开关稳压器的所有有源功能，能够驱动3A负载，并具有优良的线性和负载调节性能。这些器件提供固定输出电压版本（3.3V、5V、12V）以及可调输出版本。
这些稳压器需要最少数量的外部元件，使用简单，包括内部频率补偿和固定频率振荡器。LM2596系列的工作开关频率为150kHz，因此允许比低频开关稳压器所需的滤波元件尺寸更小。该系列提供标准7引脚TO-220封装，有多种不同的引脚弯曲选项，以及7引脚TO-263表面贴装封装。
多家制造商提供了针对LM2596系列优化的标准电感器系列。这一特点大大简化了开关电源的设计。
其他特性包括在指定输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±15%容差。还包括外部关断功能，其典型待机电流为80μA。自保护特性包括两阶段频率降低电流限制输出开关和过温关断，以在故障条件下提供全面保护。
应用领域
- 简易高效率降压（Buck）调节器
- 板载开关调节器
- 正负转换器
